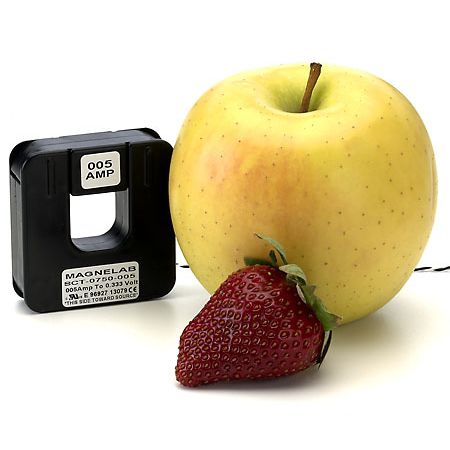

Sensor de corriente con transformador SCT-075H

ACcon apertura

SCT-075H Sensor de corriente de núcleo partido Precisión del grado de ingresos, 0,333 Salida de voltaje 0.75″ Apertura con capacidad de hasta 200 amperios Los sensores de corriente de la serie SCT-075H de Magnelab cumplen con la clase de precisión 0.6 del grado de ingresos ANSI C57.13 con una linealidad sin precedentes y un ángulo de fase superior de hasta 200 amperios que pasa a través del conductor central. El SCT-075H transforma una corriente de entrada de CA de hasta 200 A en una salida de 0,333 voltios. Los transformadores de núcleo partido son ideales para la instalación en el cableado eléctrico existente mediante el encaje alrededor del conductor. Tensión máxima: 600V (en conductor desnudo). Los siguientes amperajes están disponibles: 50A, 100A y 200A. La apertura es de 0.75″ de ancho. Características del monitor de energía Exactitud de la linealidad ± 0,5% Ángulo de fase ± 0,25% Entrada nominal de hasta 200 amperios Precisión del 10% al 120% de la corriente nominal Funciona desde 30 Hz hasta 1.000 Hz Cable de par trenzado de 8 pies Listado por UL, CE y RoHS Tensión máxima: 600V (en conductor desnudo) Salida 0.333 Volt AC a la corriente nominal Sensores de corriente con ángulo de fase superior Los sensores de corriente de monitoreo de potencia de la serie Magnelab SCT-075H cumplen plenamente con la clase de precisión 0.6 del grado de ingresos C57.13 de ANSI. Esto les da un ángulo de fase superior, así como una linealidad sin igual que no se encuentra en ningún otro transformador de clase 2. Un máximo de 200 amperios puede pasar a través del centro del conductor, lo cual debe satisfacer una amplia gama de aplicaciones. El SCT-075H transforma hasta 200 amperios de corriente alterna de entrada en 0.333 voltios de corriente de salida.
