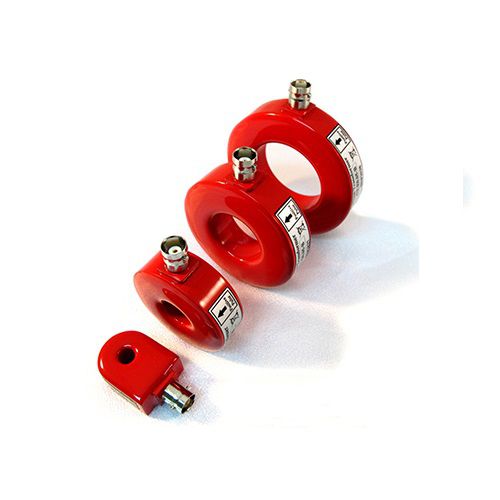

Transformador de corriente HFCT series

secode altas frecuenciasde alta precisión

Transformador de corriente de alta frecuencia (HFCT) Respuesta en frecuencia hasta 500 MHz - Rango de medida hasta 20kA El transformador de corriente de alta frecuencia de Magnelab está diseñado para proporcionar una medición muy precisa, sin contacto y no destructiva de un pulso único o repetitivo, bipolar o unipolar. Además, contiene un núcleo toroidal sólido y medirá rangos de entrada de 200 a 20.000 amperios DC o de 2 a 71 amperios AC. Viene con tamaños de apertura de 1/4 a 2 pulgadas. Además, sus rangos de salida de tensión van de 0,025 a 5,0 V/A. También funciona para la onda continua. Amplia respuesta en frecuencia Los sensores de corriente alterna de esta serie miden la corriente desde sólo microamperios hasta 20.000 amperios. Se trata de TC de amplia respuesta en frecuencia que pueden funcionar desde sólo 0,5 Hz hasta 500 MHz. Los dispositivos están disponibles en cinco tamaños de caja diferentes y se puede elegir entre un tipo de conector SMA o BNC. Otro TC de alta precisión es el transductor de corriente de efecto Hall HT-300M. Este tiene una respuesta rápida y está provisto de una tensión de prueba de 3 kV. A diferencia del HFCT, que mide la corriente alterna, el HT-300M mide la corriente continua de hasta 300 amperios. Alta sensibilidad El HFCT tiene una frecuencia de corte muy alta, lo que asegura que los transitorios rápidos puedan ser representados fielmente. Además, tiene una temperatura de funcionamiento de entre menos 20 grados Celsius y más 120 grados Celsius. Su precisión nominal también es mucho mejor, ya que se sitúa en un 0,5% que se reparte en un mayor ancho de banda. El Magnelab HFCT también es hasta cinco veces más sensible a la medición de señales a baja intensidad.
