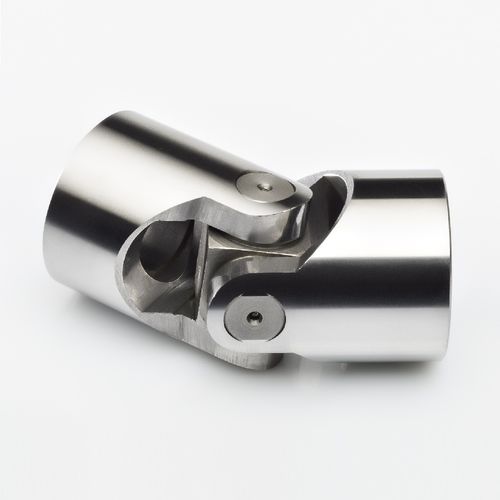

Junta cardán doble G-H

telescópica

JUNTAS CARDAN SERIE "G" CON CASQUILLOS DESLIZANTES - para velocidades medias-bajas y con cargas de choque - ángulo máximo de trabajo 45 - velocidad máxima de rotación 1000 rpm - Ejecuciones especiales bajo pedido Las juntas están disponibles en 2 versiones - Versión G según DIN 808 - Versión GB según DIN 808/7551 JUNTAS CARDAN SERIE "H" CON RODAMIENTO DE AGUJAS - para altas velocidades y pares relativamente bajos - ángulo máximo de trabajo 45 - velocidad máxima de rotación 4000 rpm - Ejecuciones especiales bajo pedido Las juntas están disponibles en 2 versiones - Versión H según DIN 808 - Versión HB según DIN 808/7551 Todas constan de un núcleo de rueda de estrella y 2 medias articulaciones con extremos en horquilla. Entre los pernos de la rueda de estrella y los orificios de las horquillas se montan 4 casquillos deslizantes resistentes al desgaste (para la serie G) o cojinetes de rodillos (para la serie H de alta velocidad). No se requiere lubricación ni mantenimiento para la serie H (juntas de alta velocidad con cojinetes de rodillos), ya que sus cojinetes están lubricados de por vida. Las juntas con cojinetes lisos de la serie G son para velocidades medias-bajas y cuando hay cargas de choque. Para altas velocidades y pares relativamente bajos se recomiendan los tipos con cojinetes de rodillos (H - HB). Ambas versiones ofrecen un alto rendimiento, un funcionamiento silencioso y un bajo coeficiente de fricción a precios competitivos. Todas las superficies de rozamiento están templadas y rectificadas. El ángulo máximo de trabajo es de 45° para las articulaciones simples y de 90° para las dobles. La velocidad máxima de rotación es de 1000 rpm para la serie G, mientras que la serie H puede alcanzar 4000 rpm. Todas estas articulaciones se suministran también en versión telescópica.
