Sistema de medición de diámetro M39S

de longitudelectrónicode eje

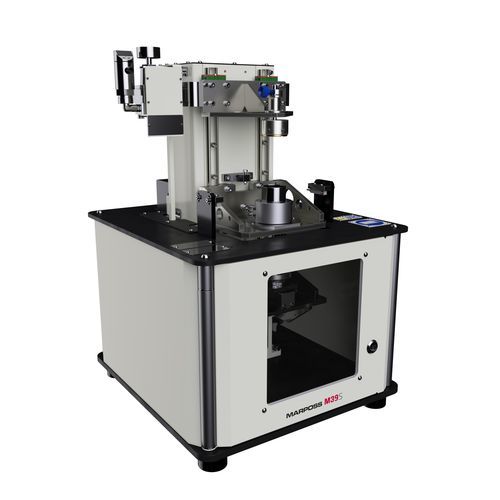

M39S es un sistema de medida de muy elevada precisión para comprobar los componentes cilíndricos de acoplamiento. Se ha diseñado para explorar el diámetro interno de un orificio así como el diámetro externo de un eje y evaluar su huelgo ajustado junto con la longitud axial total, con la posibilidad de ofrecer una visualización gráfica de las superficies acopladas. Usando tecnología de medida neumática en combinación con un convertidor neumoelectrónico de Marposs se garantizan excelentes rendimientos por debajo de la micra incluso para la medida de piezas extremadamente pequeñas. CAMPO DE APLICACIÓN • Carga y descarga manual Estaciones de control de calidad además de la línea de producción, medida pre-process, para aplicaciones de rectificado con acoplamiento • Medida post-process, con compensación de feedback a una máquina • Estaciones para la clasificación de piezas • Estaciones de medida en líneas de montaje selectivas TECNOLOGÍA DE MEDIDA • Medidor de tampón neumático para la inspección del orificio (disponible en tipo anulares o de chorro directo) • Medidor con anillo neumático para la inspección del diámetro exterior (disponible en tipo anulares o de chorro directo) • Soluciones de medida especiales con tampón electrónico de contacto o medidores de anillo PRINCIPIO DE MEDIDA Un tampón de medida se desplaza a velocidad constante con un carro motorizado dentro del orificio que debe medirse; la lectura del diámetro se almacena de forma continua. Para las medidas de los diámetros exteriores, normalmente la pieza misma se desplaza en el anillo medidor fijo.
