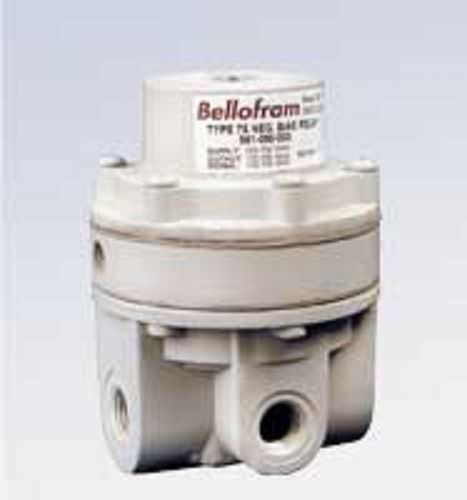

Relé neumático de control Type 75, Type 75HR

Los relés neumáticos de aire Marsh Bellofram Tipo 75 y Tipo 75HR utilizan presión de señal para controlar con precisión la presión de salida en una amplia gama de variaciones de caudal y presión de suministro. Bajo estas condiciones variables de flujo, la presión de salida se mantiene mediante el uso de un tubo de aspiración, que ajusta la apertura de la válvula de suministro de aire de acuerdo con la velocidad del flujo. Una válvula de suministro equilibrada, que utiliza un diafragma rodante Marsh patentado, hace que el relé sea prácticamente inmune a los cambios en la presión de suministro, con un funcionamiento fiable durante millones de ciclos. El relé básico tipo 75 ofrece una precisión excelente, junto con altos caudales de avance. También está disponible una versión opcional en alto relieve (75HR), que proporciona una "purga" extra rápida para una rápida liberación de la presión de salida. Esta característica de alivio hace que el relé sea adecuado para su uso en aplicaciones que requieren un escape rápido. Además, las unidades están disponibles con una polarización negativa fija montada internamente por resorte, con una fórmula que es particularmente útil para obtener una presión cero de dispositivos neumáticos como los transductores I/P, que normalmente no se pueden ajustar a este nivel tan bajo, así como para obtener mayores salidas de dichos dispositivos. El diseño y la construcción del relé tipo 75 permiten un mantenimiento sencillo, con unidades que pueden ser mantenidas sin necesidad de desmontarlas de la línea, reduciendo así el tiempo de inactividad. Están disponibles relaciones de presión de señal a salida de 1:1, 1:2, 1:4 y 1:6. La salida máxima es de 150 PSIG (10.3 BAR). Características: Diseño de válvula balanceada Alta capacidad de flujo Apto para mantenimiento en campo Múltiples relaciones de salida Opción de sesgo negativo Aplicaciones: Aumento de volumen Dancer Roll Loading Carga de rollos de calendario Control de plegado de cilindros
