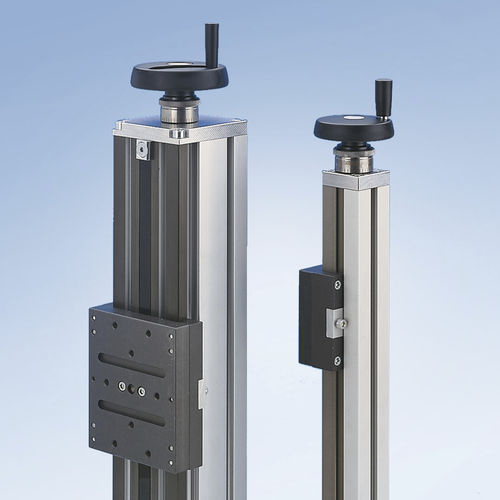

Unidad de guiado lineal sobre riel perfilado

motorizadacon accionamiento

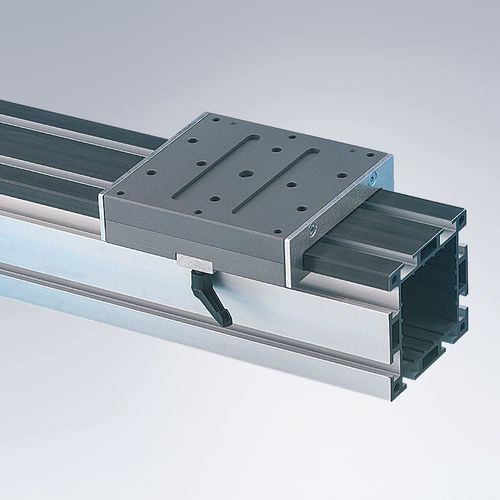

Unidades de ajuste basadas en elementos deslizantes Las guías deslizantes se han desarrollado para tareas de ajuste y posicionamiento y son especialmente adecuadas para aplicaciones lineales con necesidad de ajuste manual, a elegir con o sin graduación y, si se desea, también motorizadas. Las guías deslizantes son unidades de ajuste (VST) en las que los distintos elementos de guía (perfil portador y carro) no son separados por rodamientos, sino que trabajan sobre elementos deslizantes. Gracias a las grandes superficies de contacto y al revestimiento especial, las guías deslizantes sólo precisan escaso mantenimiento. Las unidades de ajuste también pueden equiparse con dos carros guía que marchan de manera simultánea o contraria. Una posibilidad adicional consiste en configurar dos unidades de ajuste a un sistema de dos ejes por un juego de unión. Los perfiles portadores de los dos tamaños básicos para unidades de ajuste son perfiles de aluminio mk 2015 (50x50) y mk 2011 (100x100). Para un buen comportamiento deslizante y una superficie resistente al desgaste, éstos son provistos mecánicamente de un recubrimiento de la superficie de deslizamiento de alta calidad. En su versión estándar, las unidades de ajuste están realizadas con husillos roscados trapezoidales con tuercas POM protegidos de la suciedad mediante una cubierta de acero inoxidable. Las tuercas, los rodamientos y las guías deslizantes precisan escaso mantenimiento. Previa solicitud son posibles adaptaciones especiales, p. ej., husillos en versión inoxidable, tuercas trapezoidales de bronce, husillo de bolas o accionamientos motorizados.
