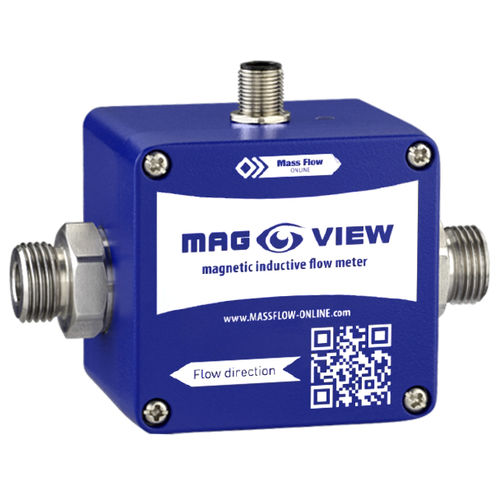

Caudalímetro magnético MVM-030-PA

volumétricopara líquidopara agua

Sin piezas móviles (sin desgaste mecánico) Funcionamiento sin interferencias Independencia de las tuberías de entrada y salida Respuesta rápida Sección transversal de tubería libre: baja ΔP, insensible a la contaminación Características Hace visibles los flujos de líquido mediante LED parpadeante (rojo/verde) Sin desgaste mecánico Sin piezas móviles Facilidad de montaje y funcionamiento Montaje en cualquier posición Sección de tubo libre Sin caída de presión adicional Respuesta rápida (<500 ms) Insensible con líquidos contaminados Solución ideal para un funcionamiento sin interferencias combinado con una larga vida útil Puede utilizarse en zonas donde no pueden aplicarse sensores de caudal con piezas móviles Amplia independencia de la tubería de entrada y salida crea la ventaja de poder instalarse en máquinas compactas con confines estrechos Especificaciones técnicas Indicación de caudal / alarma LED verde: caudal proporcional intermitente Rango de medida 1:60 Tiempo de respuesta (sensor) < 500 ms Características eléctricas Alimentación eléctrica 12... 24 Vcc ±10 Consumo de energía máx máx. 150 mA Forma de la señal Señal de onda cuadrada, relación de impulsos 50:50, Push-Pull Corriente de señal máx. 100 mA, corriente limitada Asignación de pines PIN 1: +UB PIN 2: salida analógica 4..20mA PIN 3: GND PIN 4: salida de frecuencia PIN 5: no conectar Conexión eléctrica conector de 5 polos M12x1 Aplicaciones Los campos de aplicación de este caudalímetro magnético son diversos: Puede utilizarse en zonas donde no pueden aplicarse sensores de caudal con piezas móviles (rueda de paletas, sensores de turbina) debido a la contaminación del medio El sensor está pensado para la medición continua de caudales o para la dosificación / dosificación de líquidos conductores de la electricidad con un mínimo de 50µS/cm Distribución de agua Alimentación de productos químicos
