Centro de mecanizado CNC 3 ejes 40P

verticalde pórticoHSK-A 100

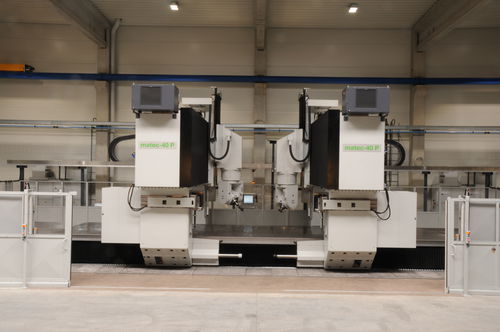

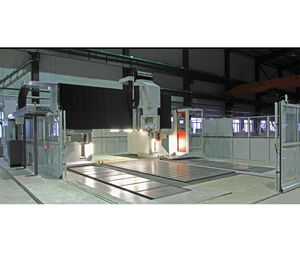

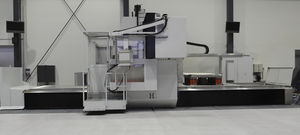

La MATEC 40P con cabezal giratorio de 2 ejes es un centro de mecanizado de pórtico con sistema de herramientas SK50|HSK-A100. La máquina se ha desarrollado para el mecanizado de piezas de trabajo extensas y voluminosas en las industrias del molde, el acero y la maquinaria. El campo de aplicación abarca principalmente la fabricación de formas tridimensionales de materiales sintéticos, metales no férricos y acero, así como el mecanizado de piezas de soldadura y piezas de trabajo conformadas en chapa. El husillo motorizado de alto rendimiento, con 33 kW y una velocidad constante de 8.000 rpm, permite el astillado óptimo de todos los materiales de su clase. Datos técnicos Par de giro máx. 530|360 Nm Ventajas Centro de pórtico compacto con un espacio mínimo en relación con la dimensión del espacio de trabajo disponible La mesa de la máquina estacionaria y el pórtico móvil permiten los pesos de pieza más elevados. Todos los movimientos de los ejes se realizan mediante la herramienta de mecanizado ejecutada. Los diferentes pesos de las piezas de trabajo no influyen en la dinámica y la precisión de la máquina El cabezal de horquilla dinámico de 2 ejes asegura una construcción robusta con la máxima fuerza de avance y garantiza al mismo tiempo las calidades superficiales esperadas en la pieza de trabajo. Ambos cabezales disponen de sistemas de medición directa y sujeción seleccionable. Una característica especial de todas las máquinas de pórtico MATEC es la enorme rigidez de los ejes individuales. En concreto, el diseño y la estabilidad de los ejes Y y Z son esenciales para la precisión y la calidad superficial de la pieza. El dimensionamiento especial de la viga del pórtico evita la torsión de la viga del pórtico que se produce en otras máquinas de pórtico comparables cuando el eje Z está completamente extendido. El eje Z está diseñado como un carro.
