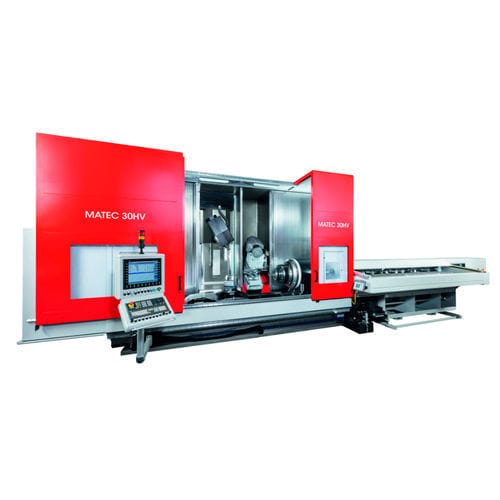

Centro de mecanizado CNC 3 ejes

verticalde columnacon mesa rotativa

Mecanizado completo mediante unidades de mecanizado aditivo y automatización integrada. Datos técnicos basados en el grupo modular Concepto Con este concepto de máquina, todos los pasos del proceso van desde la alimentación del perfil de barra, el mecanizado de 6 caras en dos dos posiciones de sujeción y la descarga automática en una sola máquina. El resultado es un proceso de producción totalmente automático. Esto, a su vez, garantiza la máxima precisión y repetibilidad durante todo el periodo de producción. De este modo, el concepto no sólo optimiza la producción la producción, sino también generar ahorros de dos dígitos de dos dígitos. Detalles técnicos Centro de mecanizado de columna móvil con cabezal giratorio Alimentador automático de barras Mesa giratoria CNC, horizontal, con mandril de pinza, paso Ø 160 mm Contrapunto para soporte de piezas unidad de serrado CNC de 2 ejes, hoja de sierra Ø 490 mm | 16 kW Carro de transferencia con mesa giratoria horizontal CNC y estación de sujeción pinza de 3 ejes para la extracción de piezas de trabajo Sistema de retirada de piezas y retales Campo de aplicación de la High-Production-Line Materiales desde acero de alta resistencia hasta plásticos Piezas alargadas con mecanizado en varias caras Perfiles de diferentes dimensiones Ejes, tubos, travesaños y similares Producción de piezas únicas o lotes pequeños a partir de material sólido Información técnica Cabezal giratorio Ángulo de giro: ± 105° infinitamente variable Precisión de posicionamiento: ± 3 Almacén de herramientas Ø herramienta: máx. 200 mm Longitud de la herramienta: máx. 340 mm Accionamiento del husillo principal Par: máx. 230 Nm
