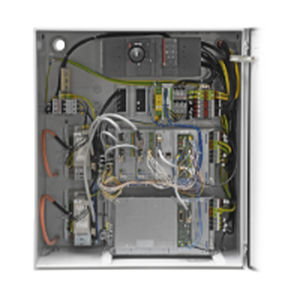

Sistema de soldadura por resistencia ServoSPATZ+

servoaccionadopara aluminiode chapas de acero

Sistema completo AluSPATZ+ para la soldadura de chapas de aluminio El sistema completo SPATZ+ está diseñado hasta el último detalle para satisfacer los requisitos especiales de la soldadura de aluminio. El temporizador de soldadura SPATZ+M900 de 1 000 Hz en configuración maestro-esclavo suministra la alta corriente de soldadura de hasta 80 kA necesaria para la soldadura de aluminio. Con la cabina de soldadura y la tecnología de accionamiento integrada para una pistola de soldadura servoeléctrica con compensación servoeléctrica, el temporizador de soldadura SPATZ+M900 constituye el corazón de todo sistema de soldadura de aluminio de MATUSCHEK. El sistema de gestión de electrodos CapClean es el segundo componente para la soldadura por puntos de aluminio apto para la producción. Gracias a la formación regular de los electrodos mediante un rectificado de forma específico, evita cualquier capa de contaminación. Esto garantiza soldaduras fiables y hasta 20 000 puntos de soldadura con la geometría de contacto correcta del electrodo durante toda la vida útil del mismo. El sistema se completa con una pistola de soldadura servo SPATZ+ en diseño C o X con compensación servoeléctrica para una óptima compensación del peso de la pistola. ServoSPATZ+ combinada con temporizador de soldadura Temporizador de soldadura combinado ServoSPATZ SPATZ+M900 Maestro y SPATZ+M900 Esclavo 2 servomódulos de potencia para la fuerza del electrodo principal y la compensación de la pistola 2 tarjetas de extensión servo SPATZ+SEC / SEC2 Tarjeta de bus de campo SPATZ+FB-NET2 Líneas de conexión Dimensiones del armario W x H x D (incluido el solapamiento): 700 x 800 x 530 mm (27,6" x 31,5" x 20,9") Interruptor principal 160 A de 4 polos con RCD integrado de 30 mA, tipo B Relé de seguridad Fuente de alimentación integrada de 24 V DC, 5 A Refrigeración por soplador con dos ventiladores, protegidos contra el bloqueo
