Vibrómetro de barrido VibroMet™500

láser Doppler

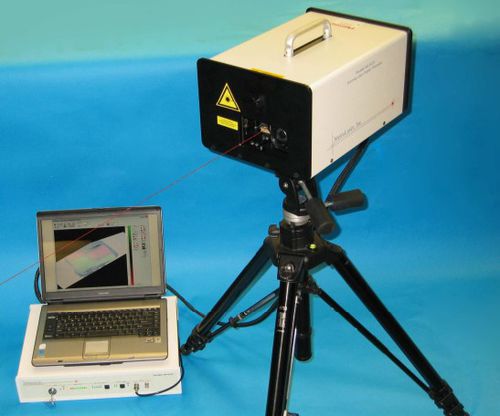

El haz láser del vibrómetro doppler láser de barrido es desviado por 2 espejos controlados por ordenador. Una cámara situada en el interior del cabezal proporciona la imagen del objeto sometido a prueba. En esta imagen, los puntos de medición se pueden organizar como con un software CAD. Una vez establecidos los puntos, el ordenador realiza la medición automáticamente. Método El vibrómetro láser de barrido se basa en el vibrómetro láser de punto único VibroMet500. El rayo láser mide la velocidad en la superficie del objeto de prueba. La señal de velocidad se mide mediante un sistema de adquisición de datos y se almacena en el ordenador. Componentes En la imagen superior se muestran los componentes de un sistema de escaneado láser. Cabezal láser con unidad de espejo Caja de control Adquisición de datos Ordenador portátil con software de control y análisis El sistema completo es muy compacto y puede ser transportado por una sola persona, por ejemplo, en avión. El cabezal láser incluye la unidad láser, los espejos y la cámara de vídeo. No es necesario ajustar ninguna lente ni sistema óptico. Los espejos están controlados por ordenador. Controlador Los componentes dentro de la caja del controlador son el amplificador de RF, el demodulador y el filtro de salida. El amplificador aumenta el nivel de la señal, el demodulador hace una señal de velocidad a partir de la señal Doppler y con el filtro de paso bajo de salida se puede limitar la gama de frecuencias para reducir el ruido, etc. Adquisición de datos La unidad de adquisición de datos para el escáner láser está disponible como tarjeta PCI interna o como caja USB externa.
