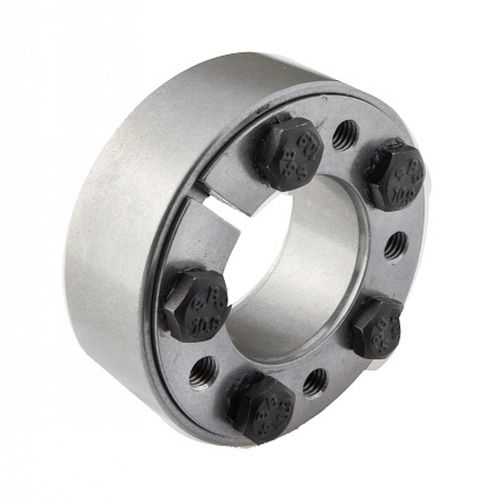

Acoplamiento rígido MAV 3208 de ejearo de apriete monodiscoseco
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- rígido
- Uso previsto
- de eje
- Estructura
- aro de apriete monodisco
- Otras características
- seco
- Tipo de fijación
- con brida
- Par
Mín.: 20.600 Nm
(15.193,7803 ft.lb)Máx.: 4.373.000 Nm
(3.225.359,2788 ft.lb)
Descripción
dispositivo de bloqueo externo para eje hueco (cubo) - conexión de eje
diseño en dos partes
conos autorroscantes, engrasados con MoS2 (μ = 0,05)
tornillos engrasados con MoS2 (μ = 0,10)
MAV 3008 - MAV 3009: serie pesada, alta capacidad
tolerancia del diámetro exterior del cubo: h8
acabado superficial del eje y del cubo Ra < 3,2 μm
superficie de contacto eje - cubo libre de grasa y seca (μ = 0,15)
Composición
anillo interior ranurado, con roscas de empuje integradas
anillo exterior
juego de tornillos de cabeza hexagonal, grado 10.9 (tamaño < M6 de grado 8.8) para las series MAV 3008 - MAV 3108 - MAV 3208; grado 12.9 para las series MAV 3009 - MAV 3209
arandelas templadas DIN 6916 para unidades con tamaño de tornillo ≥ M16
---
