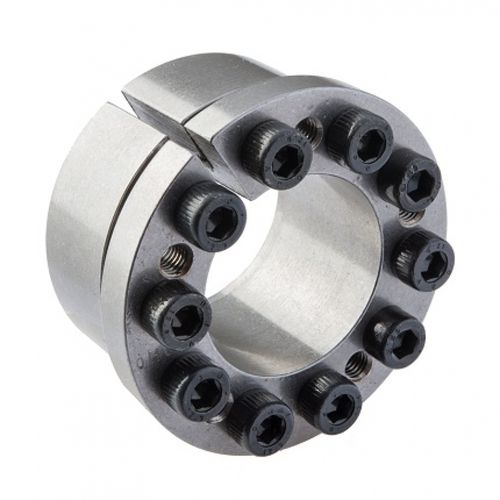

Acoplamiento rígido MAV 2061 buje expansiblede ejecubo árbol
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- rígido, buje expansible
- Uso previsto
- de eje
- Estructura
- cubo árbol, autocentrante
- Otras características
- con medida de par
- Tipo de fijación
- con brida
- Par
Mín.: 22 Nm
(16,2264 ft.lb)Máx.: 684 Nm
(504,4925 ft.lb)
Descripción
dispositivo de bloqueo eje-cubo con capacidad de par medio a alto
diseño cónico simple, autocentrante, autobloqueante
unidad de uso general, especialmente recomendada para servomotores y motores paso a paso
sin movimiento axial del cubo durante la instalación
buena capacidad de momento flector
tolerancia del eje h7-h11; tolerancia del agujero del cubo H7-H11
acabado superficial del eje y del agujero del cubo Ra< 3,2 um
Composición
anillo interior ranurado, con roscas a presión integradas
anillo exterior ranurado
juego de tornillos de cabeza cilíndrica, grado 12.9
---
