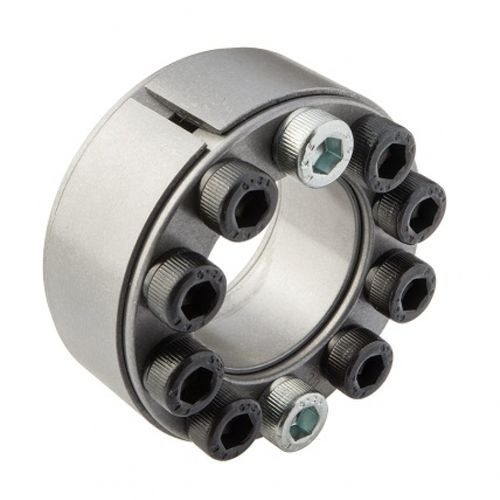

Acoplamiento rígido MAV 2005 de ejecompactodoble
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- rígido
- Uso previsto
- de eje
- Estructura
- compacto, doble, autocentrante
- Tipo de fijación
- con brida
- Par
Máx.: 7.900 Nm
(5.826,741 ft.lb)Mín.: 150 Nm
(110,6343 ft.lb)
Descripción
capacidad media
no autocentrante, no autobloqueante (autodesbloqueo)
posición axial fija del cubo durante el apriete
dos anillos de empuje con diseño cónico doble
baja dimensión axial
tolerancias: eje h7-h11; agujero del cubo H7-H11
acabado superficial del eje y del agujero del cubo Ra < 3,2µm
Composición
anillo interior ranurado
anillo exterior ranurado
anillo de empuje delantero cónico doble con roscas de extracción integradas
anillo de empuje trasero cónico doble
juego de tornillos de cabeza cilíndrica, grado A2-70
---
