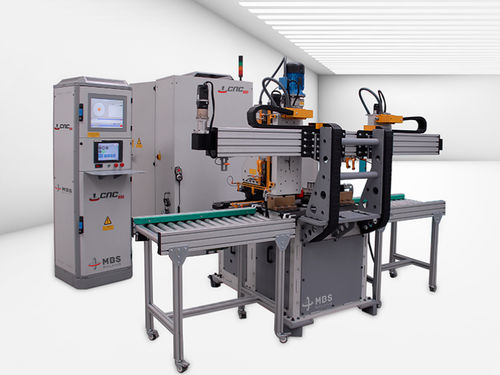

CNC-100
La pieza de trabajo que viene del transportador de entrada se toma del transportador con la ayuda de la unidad de transferencia automática de piezas de trabajo y se deja en la unidad de medición automática de desequilibrio.
La pieza de trabajo que se coloca en la unidad de medición de forma manual o automática es apretada con el comando del banco por un equipo de apriete de piezas de trabajo y el banco comienza la medición. El banco completa la medición en 8-10 segundos. Después de la primera medición, la pieza de trabajo equilibrada se coloca bajo la unidad de perforación automática y se fija con la ayuda de pinzas hidráulicas. La parte equilibrada de la pieza de trabajo fija interfiere en la pieza de trabajo (con direcciones x-y-z) por la unidad de perforación automática, tomando la norma ISO 1940-G6,3 o las normas de tolerancia de permiso especialmente definidas como base o apuntando a tolerancias de desequilibrio permanentes y utilizando el método de equilibrado conocido como método decreciente y haciendo un movimiento de interpolación lineal y circular, y completa el proceso de equilibrado en 10-15 seg
El equipo de sujeción de la pieza de trabajo libera la pieza de trabajo después de la medición. La pieza de trabajo se retira de la máquina según el estado de aprobación o denegación o se repite el ciclo de trabajo. Todo este proceso dura 40-50 segundos aproximadamente.
ESPECIFICACIONES
Canal medible - 1
Potencia del motor - 4 Kw
Capacidad - 1,0 kg - 30,0 kg
Diámetro máximo - 400 mm
Ajuste de velocidad - Inversor Mitsubishi
Servo Motion Control - Mitsubishi PLC
Servir el motor y el conductor - Mitsubishi
Voltaje y frecuencia de entrada - 3-faz 200-230V AC 50/60 Hz
Tiempo de equilibrio - 40 sn
Tasa de reducción del desequilibrio - 98%
Sensibilidad - 0,5 gmm
Equilibrio de rpm - 400 - 1500 d/d
SOFTWARE -
Sistema de Medición Electrónica - M.B. - 750
---
