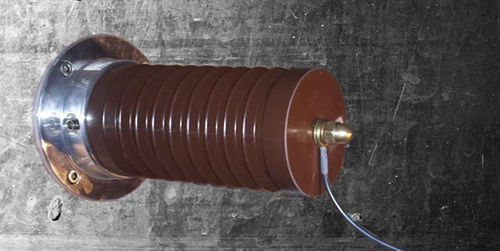

Condensador eléctrico de mica

de descargade acoplamiento

Las mediciones en línea de las descargas parciales son la única tecnología disponible en el mercado para calificar su aislamiento del devanado del estator, cuando un generador u otra máquina rotativa está en servicio. La gran ventaja es que todas las fuerzas térmicas, eléctricas, ambientales y mecánicas están presentes. La medición en línea de las descargas parciales requiere un sensor de descargas parciales (a menudo llamado condensador de acoplamiento) en cada salida de fase. Una vez instalados los sensores de descargas parciales, las mediciones en línea pueden realizarse periódicamente con un analizador de descargas parciales portátil o de forma continua con un sistema de monitorización instalado de forma permanente. Además de las señales de descarga parcial, este sistema también adquiere parámetros de funcionamiento, como las temperaturas de los devanados y las condiciones de carga, para correlacionarlos con los resultados de la descarga parcial medida. Delaminación del conductor único al aislamiento principal Delaminación del aislamiento principal Abrasión de la protección de la ranura de la corona Acopladores de descarga parcial instalados en cada salida de fase del generador. MPS: Actividades generales de descarga parcial CMS: Patrones de descarga parcial Molinos de engranajes Turbogeneradores Hidrogeneradores
