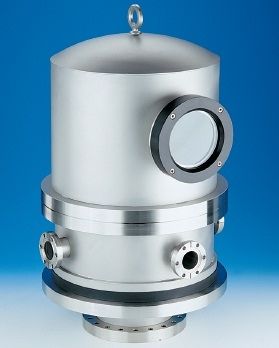

Cámara de vacío de acero inoxidable 3/4 - 2"

Las campanas de cristal del acero inoxidable del MDC se diseñan para el uso con las placas de base del MDC, los pozos bajos y los collares del feedthrough. Un surco de la cola de pato en el reborde bajo del tarro sostiene una junta del elastomer de Viton®, que hace el sello del vacío con uno de los componentes anteriormente mencionados. Todas las campanas de cristal del acero inoxidable se caben con un viewport de Pyrex® del diámetro de la opinión de cuatro pulgadas. Todas las autógenas del vacío son internas y proporcionan compatibilidad de UHV. Para la conveniencia agregada, todas las campanas de cristal se caben con un alzamiento o un levantar-anillo que se suelde con autógena a la tapa cubierta con una cúpula del compartimiento. Estos compartimientos se pueden comprar con un opcional electropolished final. Collares del Feedthrough Los collares del feedthrough del MDC son utilizados para ampliar las capacidades de las campanas de cristal convencionales proporcionando puertos radialmente orientados del acceso. Cuatro, ocho, o dieciocho puertos cabidos con los rebordes del sello del metal de los CF de Del-Seal? de 2-3/4 pulgadas o los rebordes de la ISO KF NW40 Kwik-Flange? están disponibles. Estos puertos aceptan una variedad de componentes estándares del vacío del MDC tales como eléctrico, líquido y feedthroughs del movimiento. La instalación de un collar del feedthrough también requiere el uso de una placa de base del MDC. El collar del feedthrough se coloca entre una campana de cristal y la placa de base. El collar del feedthrough/el sello de la placa de base se hace con una L-junta o el elastomer seccionado transversalmente circular, dependiendo de los cuales se utiliza el modelo del collar. El sello del collar del feedthrough se hace con un elastomer de la L-junta. Las campanas de cristal del acero inoxidable utilizarían un elastomer seccionado transversalmente circular en el surco de la cola de pato del tarro para hacer este sello.
