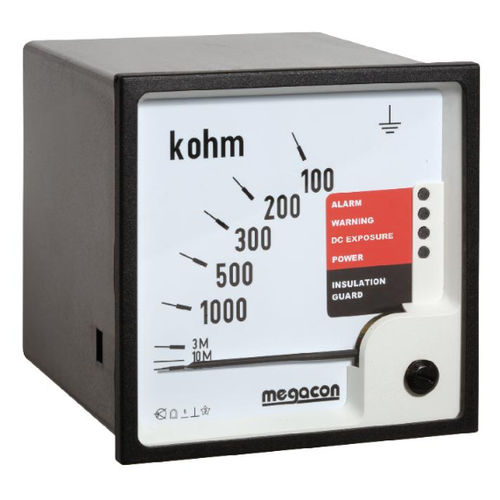

Aparato de control de aislamiento para red AC KPM16xM

KPM16xM - PROTECTOR del AISLAMIENTO de la CA CON la PROTECCIÓN de la C.C. de la ALTA ENERGÍA Conexión directa hasta 500V la línea voltaje, hasta 6,6kV con el adaptador del alto voltaje Supervisión durante ambas condiciones vivas y espera Protección contra la exposición dañosa del voltaje de C.C. Caja fuerte de “Megger” - a 1.4kVDC cuando la energía aux. está apagada Inmune a las oleadas de la capacitancia y del voltaje de tierra Para el uso en instalaciones costa afuera, submarino y del suelo marino de la tierra, del infante de marina, Salida analógica proporcional a la lectura de metro (F-versión) Uso La serie de control digital de KPM16xM supervisa el nivel del aislamiento entre las cañerías no-puestas a tierra (ÉL) de una CA y su tierra protectora, sin importar si las cañerías son vivas o no-vive (recurso seguro) en instalaciones marinas y costa afuera. PRINCIPIO DE MEDICIÓN DE IDV El aislamiento se mide entre la red galvánico interconectada completa de la CA y su tierra protectora. La unidad inyecta una señal de medición secuencialmente cifrada al sistema supervisado. La señal fluye a la tierra vía la trayectoria de la avería del aislamiento, el nivel de flujo indica la resistencia de aislamiento. La exactitud de medición no es influenciada por ninguna clase del normal de carga atada a la red de la CA. Un voltaje auxiliar de la CA o de la C.C. se requiere para la unidad, si está accionado de una fuente separada que la red se puede también supervisar durante condiciones espera. Solamente UN KPM16xM se puede conectar con cada Él-sistema
