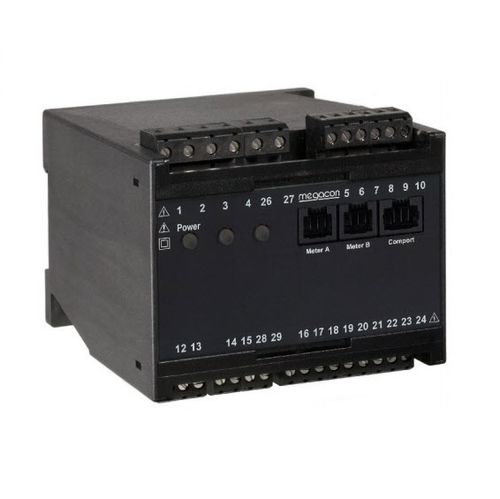

Aparato de medición con transductor múltiple MT-AW/R

de corriente alternade potencia reactivade potencia activa

Descripción El PMT-AW/R, controlado digitalmente, es un transductor de precisión para corriente alterna y sistema de carga equilibrada o desequilibrada activa (vatios) o reactiva (VAr). Para ser utilizado en aplicaciones que requieren una respuesta muy rápida, la supervisión de precisión de la potencia activa y reactiva. Ideal para sistemas de regulación y control de la carga en generadores, motores e inversores. La unidad mide el valor real de la tensión y la corriente, y la precisión es independiente de cualquier distorsión de la forma de onda. Un LED verde (ON) indica la presencia de la alimentación auxiliar. Dos señales de salida analógicas individuales muy rápidas, proporcionales a la corriente alterna (A) y al nivel de potencia activa (vatios) o reactiva (VAr) medido. Si se utiliza una salida para la lectura remota del contador, se recomienda 0-1mA para el indicador esclavo. También incluye una salida RJ12 adicional para un indicador esclavo DIN96 (opcional). La salida de mA, inmune al ruido, está aislada tanto de las entradas de C.T. y tensión como de la alimentación auxiliar. Los modelos estándar toman la tensión de alimentación auxiliar de la tensión monitorizada (terminales 1 y 2). También puede suministrarse con tensión auxiliar de CA o CC opcional (terminal 26 y 27), pero debe especificarse en el pedido.
