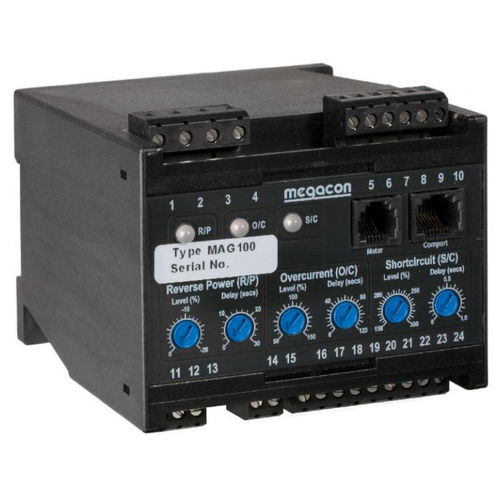

Relé de sobrecarga MAG10x series

de sobreintensidadde subintensidadpara generador

MAG10x - PROTECTOR PROTECTOR UNIVERSAL del GENERADOR/del MOTOR La unidad toda junta que combina energía reversa, sobrecarga, sobre funciones de la corriente y del cortocircuito Característica temprana de la acción del ?Predictor? Una salida común del alarmar facilita la instalación Función del ?pionero? (excedente actual y cortocircuito) Una salida análoga de la respuesta rápida (<50ms>indicador auxiliar opcional Uso El protector de control digital del generador de MAG10x combina la energía reversa (R/P), la sobrecarga (O/L), sobre la protección de la corriente (O/C) y del cortocircuito (S/C) en una unidad. Las características dependen de modelo seleccionado. Disponible para 3 trifásicos ate con alambre (2W3) y 4 atan con alambre los sistemas (3W4). El voltaje auxiliar se provee normalmente de la entrada supervisada del voltaje. Utilice el transformador descender para el voltaje de entrada más arriba entonces 460VAC. La operación del relais depende del modelo seleccionado. Solamente tres funciones están disponibles en cada unidad. Otras combinaciones están disponibles a petición. Un contador de tiempo del viaje reajustará si la avería se quita durante cuenta descendiente. Entrada de reajuste del alarmar alejado. La histéresis fija previene el relais ?charla?.
