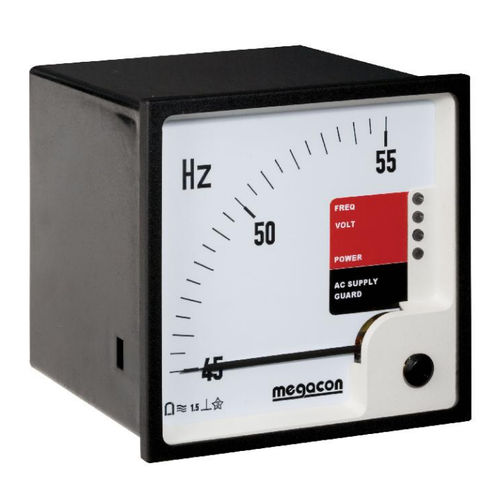

Relé de protección de sobretensión KPFV51x series

de subtensiónde subfrecuenciade sobrefrecuencia

KPFV51x - MONOFÁSICO - PROTECTOR DE FRECUENCIA Y TENSIÓN Protección de baja y sobretensión y frecuencia Puntos de referencia ajustables de desviación de tensión y frecuencia "Pathfinder" función Salida analógica opcional muy rápida (<50mS), (versiones F) Descripción KPFV51x es para uso en sistemas monofásicos. El KPFV51x proporciona un monitoreo preciso de la frecuencia y el voltaje de la línea en cualquier sistema de generador. Cuando los retardos de disparo se ajustan a cero (0,1 seg.), la operación se corresponde con los requisitos de G59. La medición del valor eficaz real no se ve afectada por las formas de onda muy distorsionadas, lo que proporciona una protección de la más alta precisión (1,0%). Detección de cortocircuitos de menos de 50mS. R1 (baja y sobrefrecuencia) y R2 (baja y sobrefrecuencia) se activan cuando se supera el nivel establecido y ha transcurrido el tiempo de retardo. R3 se activa cuando se activa R1 o R2 y puede utilizarse como alarma común. Niveles de disparo y retardos configurables por el usuario. El color de los LEDs indica el estado de la alarma. Los LEDs parpadean durante la cuenta atrás. El "Pathfinder" indica la fase que causa el disparo mediante el patrón intermitente del LED correspondiente. Las versiones F tienen una señal de salida de mA de respuesta rápida proporcional al rango de Hz. Función Pathfinder La función "Pathfinder" identifica la(s) fase(s) causante(s) del disparo mediante el patrón de parpadeo de los LED(s) correspondientes.
