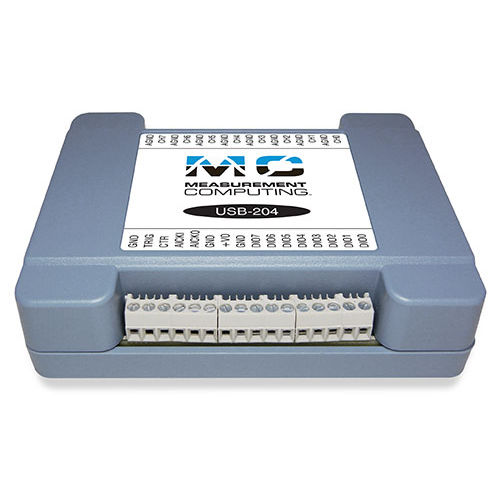

Módulo de adquisición de datos de potencia USB 200 series

multicanalbenchtopembarcado

La serie USB-200 de dispositivos USB de adquisición de datos (DAQ) ofrece una mayor velocidad de muestreo en comparación con los dispositivos DAQ de 12 bits de precio similar. Cada dispositivo ofrece funciones de entrada analógica, digital y de contador, y hasta dos salidas analógicas. Hay versiones OEM disponibles para aplicaciones integradas. Entrada analógicaUSB-200 Proporcionan ocho entradas analógicas SE de 12 bits. El rango de entrada analógica está fijado en ±10 V. Velocidad de muestreoLa velocidad máxima de exploración continua es una velocidad agregada. La siguiente tabla muestra la velocidad máxima por canal cuando se escanea de uno a ocho canales Salida analógica (USB-202 y USB-205) Las versiones estándar y OEM del USB-202 y USB-205 tienen dos canales de salida analógica de 12 bits. Ambas salidas pueden actualizarse simultáneamente a una velocidad de hasta 125 S/s por canal. Una de las salidas puede actualizarse a una velocidad de hasta 250 S/s. El rango de salida está fijado en 0 V a 5 V. E/S externas del Pacer Cada dispositivo de la serie USB-200 proporciona una entrada de reloj externo y una salida de reloj para el marcador de entrada analógica. Se puede conectar una señal de reloj externa al terminal de entrada de reloj externo. Cuando se utiliza el reloj interno, cada dispositivo emite el reloj de muestreo del ADC. - Ocho entradas analógicas de 12 bits - Velocidades de muestreo de hasta 500 kS/s - Hasta dos salidas analógicas - Ocho líneas de E/S digitales - Una entrada de contador de eventos de 32 bits - E/S externas de marcapasos - No requiere alimentación externa - Disponible con caja y terminales de tornillo o como placa OEM con conectores de cabecera conectores - Kit de carril DIN ACC-205 disponible Sistemas operativos compatibles - Windows® 11/10/8/7/ Vista®XP 32/64 bits - Linux® - Android™
