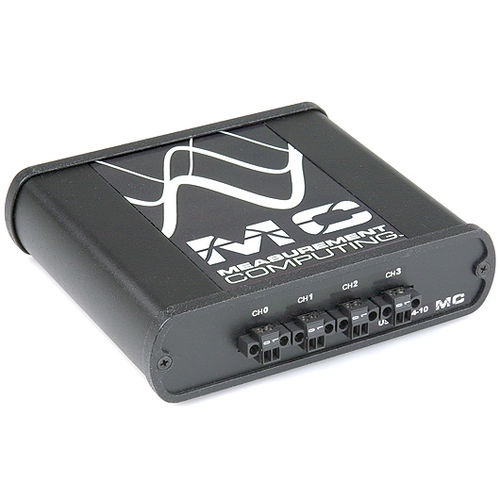

La serie USB-2404 de dispositivos de adquisición de datos (DAQ) USB aislados proporciona entrada analógica simultánea y soporte de múltiples sensores para medir termopares, RTD, resistencia y sensores basados en puentes. Cada dispositivo cuenta con un A/D por canal, e incluye aislamiento de canal a canal y de sistema a host.
El USB-2404-10 y el USB-2404-60 están diseñados para ofrecer alta velocidad y precisión, y su resolución, frecuencia de muestreo y rango de entrada los convierten en dispositivos de entrada analógica de uso general. El USB-2404-UI se ha diseñado para realizar pruebas polivalentes y puede medir varias señales de diferentes sensores, como RTD, termopares, células de carga y otros sensores alimentados. Todos los dispositivos de la serie USB-2404 incluyen aislamiento de canal a canal para proteger todo el sistema de picos de tensión perjudiciales y eliminar los errores de medición provocados por los bucles de tierra.
Entrada analógica
Cada dispositivo de la serie USB-2404 proporciona un muestreo simultáneo de cuatro entradas analógicas y un aislamiento de 250 Vrms de canal a canal y de canal a tierra.
USB-2404-UI
El USB-2404-UI proporciona cuatro canales configurables individualmente de entrada analógica universal de 24 bits con acondicionamiento de señal integrado. Todos los canales se miden simultáneamente hasta 100 S/s por canal.
- Tensión
- Corriente
- Termopar
- RTD (4 y 3 hilos)
- Resistencia (4 y 2 hilos)
- Sensores basados en puentes (cuarto de puente, medio puente y puente completo)
Los rangos de medición varían para cada tipo de medición.
---
