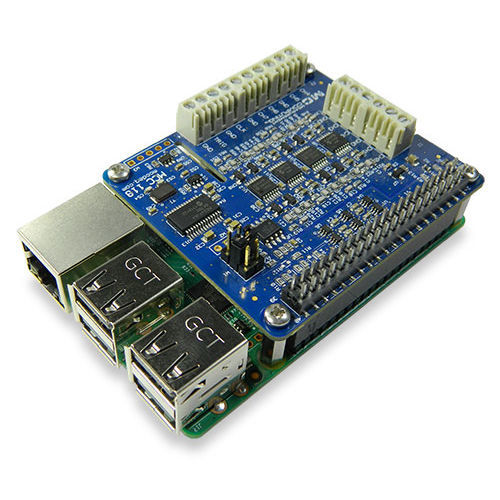

Sistema de adquisición de datos de tensión MCC 118

con entradas analógicasde alta velocidad

El MCC 118 DAQ HAT proporciona ocho canales de medición de voltaje analógico para sistemas de adquisición de datos / registro de datos basados en Raspberry Pi. La velocidad máxima de datos del MCC 118 es de 100 kS/s por placa para tomar medidas de tensión de un solo punto o de forma de onda. Se pueden apilar hasta ocho dispositivos MCC 118, lo que proporciona hasta 64 canales de datos y un rendimiento máximo de 320 kS/s. Todos los DAQ HAT de MCC proporcionan bibliotecas y ejemplos de código abierto en C/C++® y Python™ fáciles de usar que le permiten realizar mediciones fiables y de calidad rápidamente. La MCC 118 es una placa HAT (Hardware Attached on Top) de voltaje diseñada para su uso con Raspberry Pi, el ordenador de placa única más popular del mercado actual.Una HAT es una placa complementaria con un conector GPIO (entrada/salida de propósito general) de 40W que se ajusta a la especificación HAT de Raspberry Pi.La MCC 118 HAT proporciona ocho entradas analógicas de extremo único (SE) para realizar mediciones de voltaje. Se pueden apilar hasta ocho MCC HAT en una Raspberry Pi Interfaz con Raspberry Pi El cabezal del MCC 118 se conecta al conector de E/S de propósito general (GPIO) de 40 pines de la Raspberry Pi suministrada por el usuario. El MCC 118 ha sido probado para su uso con todos los modelos de Raspberry Pi con el conector GPIO de 40 pines. Configuración del HAT Los parámetros de configuración del HAT se almacenan en una EEPROM integrada que permite a la Raspberry Pi configurar automáticamente los pines GPIO cuando se conecta el HAT. HAT apilables Hasta ocho placas MCC HAT pueden ser apiladas en una sola Raspberry Pi. Los usuarios pueden mezclar y combinar los modelos de MCC HAT en la pila. Entrada analógicaEl MCC 118 ofrece ocho entradas analógicas de 12 bits. El rango de entrada analógica está fijado en ±10 V.
