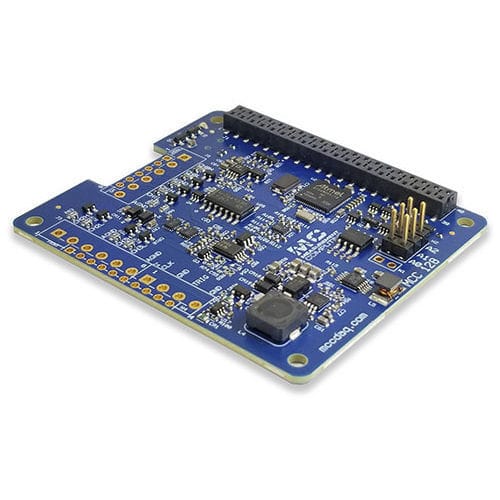

Tarjeta de adquisición de datos analógica MCC 128-OEM

16 bits

El MCC 128-OEM DAQ HAT proporciona 8 canales SE/4 DIFF de medición de voltaje analógico para sistemas de adquisición de datos / registro de datos basados en Raspberry Pi. Cuenta con una resolución de 16 bits y múltiples rangos de entrada analógica, ideal para hacer mediciones de precisión. La tasa de muestreo máxima del MCC 128-OEM es de 100 kS/s por placa para tomar medidas de tensión de un solo punto o de forma de onda. Se pueden apilar hasta ocho dispositivos MCC 128, lo que proporciona hasta 64 canales de datos y un rendimiento máximo de 320 kS/s. Todos los DAQ HAT de MCC proporcionan librerías y ejemplos de código abierto fáciles de usar que permiten realizar rápidamente mediciones fiables y de calidad. El MCC 128 es una placa HAT (Hardware Attached on Top) de tensión diseñada para su uso con Raspberry Pi, el ordenador de placa única más popular del mercado actual.Un HAT es una placa complementaria con un conector GPIO (entrada/salida de propósito general) de 40W que se ajusta a la especificación HAT de Raspberry Pi.El MCC 128 HAT proporciona 8 entradas analógicas SE/4 DIFF para mediciones de tensión.Se pueden apilar hasta ocho MCC HAT en una Raspberry Pi. Interfaz de la Raspberry Pi El cabezal del MCC 128 se conecta al conector de E/S de propósito general (GPIO) de 40 pines de la Raspberry Pi suministrada por el usuario. El MCC 128 fue probado para su uso con todos los modelos de Raspberry Pi con el conector GPIO de 40 pines. Configuración del HAT Los parámetros de configuración del HAT se almacenan en una EEPROM integrada que permite a la Raspberry Pi configurar automáticamente los pines GPIO cuando se conecta el HAT. HATs apilables Hasta ocho placas MCC HAT pueden ser apiladas en una sola Raspberry Pi. Los usuarios pueden mezclar y combinar los modelos de MCC HAT en la pila.
