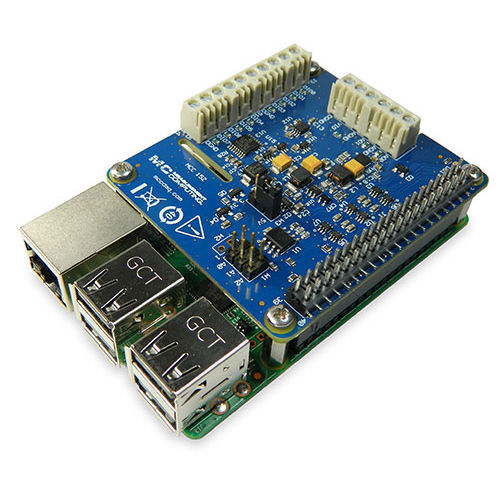

Tarjeta de adquisición de datos analógica MCC 152

digital12 bits

El MCC 152 Voltage Output and DIO HAT proporciona dos canales de salida de tensión analógica y ocho E/S digitales para sistemas basados en Raspberry Pi. Las salidas de tensión de 12 bits tienen un rango de 0-5 V y pueden actualizarse hasta 5 kS/s. Se pueden apilar hasta ocho dispositivos MCC DAQ HAT en una Raspberry Pi. Todos los DAQ HAT de MCC proporcionan bibliotecas y ejemplos de código abierto en C/C++® y Python™ fáciles de usar que le permiten realizar mediciones fiables y de calidad rápidamente. El MCC 152 es un HAT (Hardware Attachedon Top) de salida de tensión y entrada/salida digital diseñado para su uso con Raspberry Pi, el ordenador de placa única más popular del mercado actual.Un HAT es una placa complementaria con un conector GPIO (entrada/salida de propósito general) de 40W que se ajusta a la especificación HAT de Raspberry Pi.El HAT MCC 152 proporciona dos salidas analógicas y ocho bits de E/S digitales. Se pueden apilar hasta ocho MCC HAT en una Raspberry Pi. Con umbrales de entrada CMOS, funcionamiento de tensión seleccionable y tolerancia de 5 V para las entradas digitales, los canales digitales admiten tipos de lógica de 3,3 V y 5 V Interfaz para Raspberry PiEl cabezal del MCC 152 se conecta al conector de E/S de propósito general (GPIO) de 40 en la Raspberry Pi suministrada por el usuario. El MCC 152 ha sido probado para su uso con todos los modelos de Raspberry Pim con el conector GPIO de 40 pines. Configuración del HAT Los parámetros de configuración del HAT se almacenan en una EEPROM integrada que permite a la Raspberry Pi configurar automáticamente los pines GPIO cuando se conecta el HAT. HAT apilables Hasta ocho placas MCC HAT se pueden apilar en una sola Raspberry Pi. Los usuarios pueden mezclar y combinar los modelos de MCC HAT en la pila.
