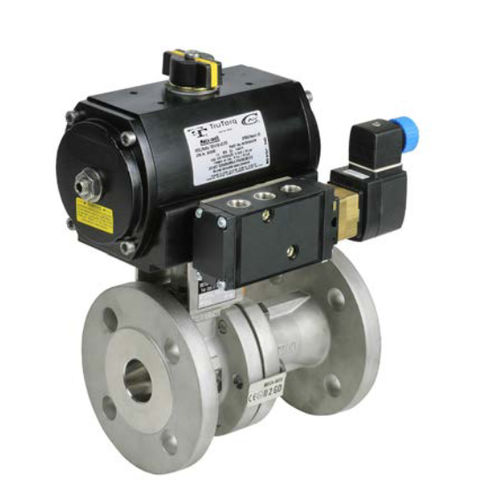

Válvula de bola

neumáticade palancapara productos químicos

A - Brida superior NF EN ISO 5211 Asegura cualquier motorización y las muescas permiten el bloqueo de la manilla en posición abierta o cerrada. B - Caras de las bridas Cara elevada mecanizada de serie. C - Mecanizado Para garantizar la ausencia de medio atrapante y la buena calidad de las fundiciones, todas las piezas interiores están mecanizadas. D - Taladro Paso total de serie. E - Marcado según EN19 Situado en el cuerpo y en el conector, PN/DN, fabricante de la etiqueta de material. F - Brida del cuerpo Construcción homogénea que evita la concentración de tensiones en la brida del cuerpo, ya que las dimensiones de la brida del cuerpo están diseñadas de forma coherente con las bridas de conexión PN40 o PN16 de la tubería. 4 - Junta de empuje del vástago Fabricada con un 20% de PTFE relleno de PEEK, garantiza una mayor vida útil del prensaestopas. 6 - Empaquetadura de prensaestopas La empaquetadura de caja se fabrica y equipa con empaquetadura "V-ring". Este diseño es antiestático y ha sido probado según TA-Luft. está disponible la versión "Fire Safe". 14 - Junta del cuerpo 3 versiones disponibles: PTFE para la versión "química" - Grafito para la versión "ignífuga" según EN ISO 10497 con barrera química de PTFE que evita el contacto del fluido con el grafito - Fluorosilicona para el estrés térmico. Diseño según NF EN 12516-1, DIN 3841,AINSI B16.34 Empaquetadura de prensaestopas antiestática según ISO 7121, NF EN 1983 Empaquetadura de prensaestopas (6) de PTFE+carbono+grafito Sistema de bola / muelle (B) entre vástago y cuerpo y vástago y bola (DN >50) Junta de empuje (4) en PEEK reforzado con PTFE Junta con empaquetadura "V-ring" (6) para permitir la estanqueidad bajo presión procedente del cuerpo de la válvula Prensaestopas de acero inoxidable (24) Compensación del desgaste gracias al par de arandelas elásticas (7) Juntas del cuerpo encapsuladas para garantizar la estanqueidad interna/externa.
