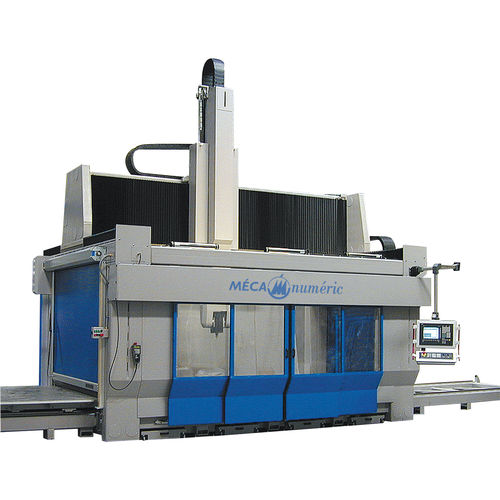

Centro de mecanizado CNC 5 ejes NORMAPROFIL - M series
universalde pórticocon mesa fija

centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
5 ejes
Orientación del husillo
universal
Estructura
de pórtico, con mesa fija
Material mecanizado
para aluminio, para madera, para compuestos, para material plástico
Otra función
de taladrado
Aplicaciones
para la aeronáutica, para piezas de gran tamaño, para espuma, para la industria del automóvil, para la industria del molde, para hileras
Otras características
rígido, de precisión, de alta eficacia, de alta potencia, con cambiador automático de herramienta
Carrera X

2.100 mm
(82,68 in)

Carrera Y

1.480 mm
(58,27 in)

Carrera Z

750 mm
(29,53 in)

Velocidad de rotación

Máx.: 36.000 rpm
(226.195 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

Máx.: 16 kW
(21,75 hp)

Mín.: 6,5 kW
(8,84 hp)

Descripción

Los equipos de fresado de 5 ejes de la serie M de NORMAPROFIL Mecanumérico cuentan con transmisión por husillos de bolas en los 4 ejes cartesianos. El posicionamiento es posible gracias a la tecnología de vacío mediante el uso de turbinas con canal lateral o bomba de vacío. Ofrecen un rendimiento y una precisión de alta calidad, y pueden utilizarse para varios materiales como aluminio, plástico, espumas rígidas, madera, latón, resina sintética y materiales endurecidos similares. Mesa fija, pórtico móvil frente al operador. Realización de modelos y moldes o mecanizado de 5 ejes de piezas de forma al vacío, rotomoldeadas.. EQUIPO DE MOLIENDA OPTIMIZADO PARA LOS MATERIALES SIGUIENTES: . Plásticos y compuestos . Espumas de PU y PS, etc... . Aluminio (según el tipo de huso) . Resinas sintéticas . Madera y subproductos . Latón y aleaciones (según el tipo de huso) TECNOLOGÍA: . Transmisión mediante husillos de bolas en los 4 ejes cartesianos (X1, X2, Y, Z) . 2 ejes rotativos (C : +/- 200° y A : +/- 200° según el electromandril) Control numérico y motorización: - SIEMENS SINUMERIK 840 Di control numérico: ejes X, Y, Z, C, A. Pantalla a color STN 10.4 pulgadas OP010. Motorización sin escobillas tipo 1FK7 con variadores numéricos. Armario eléctrico con aire acondicionado. - Control numérico SIEMENS SINUMERIK 840D: ejes X, Y, Z, C, A. Pantalla a color STN 10.4 pulgadas OP010. Motorización sin escobillas tipo 1FT6 con variadores numéricos. Armario eléctrico con aire acondicionado. - NUM 1050 DIGITAL control numérico: ejes X, Y, Z, C, A. Pantalla plana TFT de 12 pulgadas. Consola del operador MP03. Motorización sin escobillas BPH con variadores numéricos. Armario eléctrico con aire acondicionado.

---

VÍDEO
