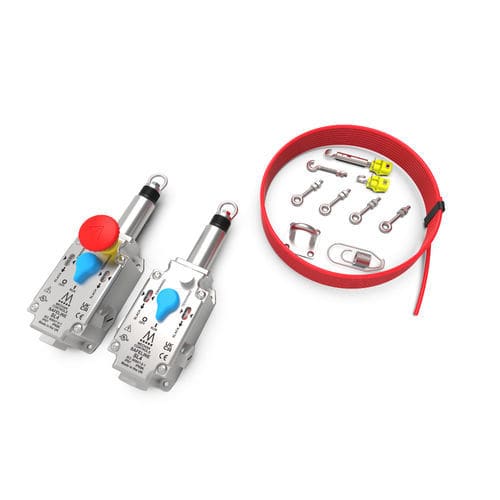

Interruptor multipolar SafeLine 4

IP69KSIL 3de rearme

- Mecanismo de modo positivo - Para un enclavamiento inmediato de los contactos - Seta opcional E|Stop - Indicadores de estado dobles para facilitar el tensado - Cuatro juegos de contactos - 2NC + 2NO o 3NC + 1NO - Clasificación IP69K El SL4 tiene una conexión mecánica positiva entre los contactos del interruptor y el mecanismo del cable metálico según IEC60947-5-1. El interruptor SL4 se pone en condiciones operativas pretensando el cable y utilizando un dispositivo tensor/agarrador que sujeta el cable y luego se engancha a los cáncamos del interruptor. La tensión correcta puede observarse mediante los indicadores de tensión situados a ambos lados de la carcasa. Una vez tensados, los bloques de contactos del interruptor se pueden ajustar a la condición operativa (contactos de seguridad cerrados, contactos auxiliares abiertos) girando el interruptor azul a la posición "run", en este punto la máquina/el relé de seguridad está listo para funcionar. Al tirar/presionar el interruptor rojo de parada de emergencia o al romperse (pérdida de tensión) el cable, los contactos de seguridad se abrirán y los contactos auxiliares se cerrarán. El SL4 queda bloqueado mecánicamente y sólo puede volver a su estado operativo girando el interruptor azul de rearme a la posición de "marcha", tal como exige la norma ISO13850.
