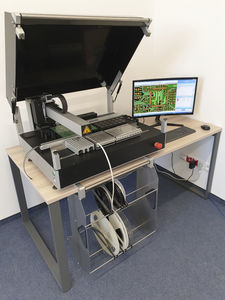

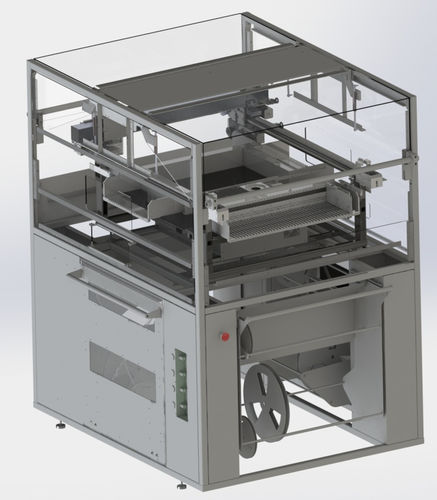

Máquina de inserción SMT P40

automática

DATOS TÉCNICOS máximo. PCB máximo. 660x480mm Gama de componentes de 0201 a 40x80mm paso mínimo 0,4mm paquete de componentes cintas / palillos / bandejas Centrado de componentes alineación sin contacto Tasa de colocación 1 - cabeza p&p - hasta 1800 cph. 2 - cabezales p&p - hasta 2800 cph. 4 - p%p cabezas - hasta 4800 cph. Capacidad del alimentador hasta 120 x 8mm - alimentador automático inteligente Resolución Eje X / Y - 0,008mm ( encoder lineal ) Eje Z : 0,02mm ( encoder lineal ) Rotación : 0,01° (codificador de rotación) Precisión de la colocación +/- 0,03mm Dimensión y peso 1100 x 1300 x 1400 mm / aprox. 165 kg Suministro 110-230V / 50-60Hz / 1350W / 0,6 MPa / min. 30 l/min CARACTERÍSTICAS PRINCIPALES Máquina SMT de visión completa de precisión para pick and place hasta 4 cabezales automáticos de recogida y colocación independiente o con transportador integrado - ancho ajustable cambiador automático de boquillas ( 12 herramientas ) sistema de cámara top para fiducia automática cámara inferior - sistema de alineación óptica para componentes SMD Gerber - y editor CAD (todos los sistemas CAD) para la creación de programas de P&P sistema de alimentación inteligente - CAN Bus incl. interfaz SMEMA sistema operativo: Windows 7/8 panel de control: Teclado y ratón de PC servicio remoto vía internet Área de aplicación adecuado para la producción de pequeños y medianos volúmenes
