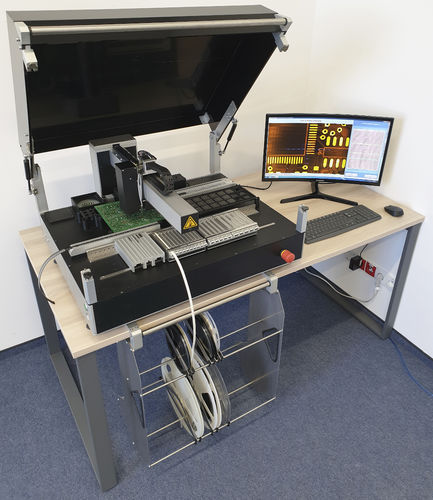

Máquina de inserción SMT P1

automáticacon sistema de alineación óptico

DATOS TÉCNICOS Área de trabajo máximo. 540x480mm Gama de componentes de 0201 a 40x80mm paso mínimo 0,4mm paquete de componentes cintas / palillos / bandejas / a granel Centrado de componentes alineación sin contacto Tasa de colocación hasta 1200 cph. Capacidad del alimentador hasta 80 x 8mm - tiras de cinta o carretes y 2 x (300 x 200mm) - IC-tray con un tamaño de placa de circuito impreso de 200 x 300 mm Resolución Eje X / Y - 0,008mm ( encoder lineal ) Eje Z : 0,02mm ( encoder lineal ) Rotación : 0,01° (codificador de rotación) Precisión de la colocación +/- 0,03mm Dimensiones y peso 840 x 630 x 430 mm / aprox. 90 kg Suministro 110-230V / 50-60Hz / 850W / 0,6 MPa / 20l/min CARACTERÍSTICAS PRINCIPALES Máquina de precisión automática SMT pick & place con sistema de visión cabezal de recogida y colocación automática cambiador automático de boquillas ( 6 herramientas ) sistema de cámara top para fiducia automática cámara inferior - sistema de alineación óptica para componentes SMD Gerber - y editor CAD (todos los sistemas CAD) modo teach-in - manipulador electrónico visión inspektion de la precisión de impresión de la pasta de soldadura y la precisión de la colocación de los componentes servicio remoto vía internet panel de control: Teclado y ratón de PC Interfaz gráfica de usuario Área de aplicación adecuado para la producción de pequeños y medianos volúmenes cualificado para la recogida y colocación de todo tipo de componentes
