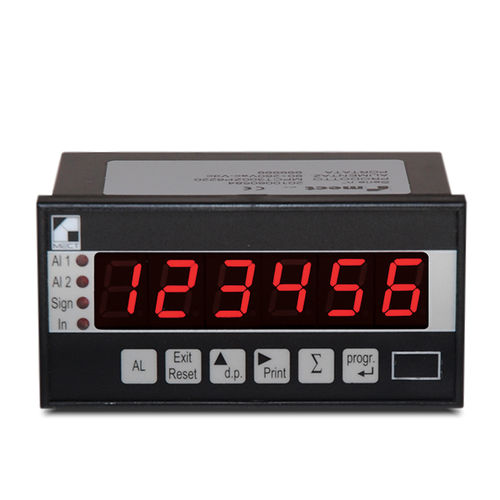

Contador binario MPCIB396 P6

digitalelectrónicoindustrial

pantalla de 6 dígitos en una caja de 48x96 para recuento bidireccional de codificadores. 3 salidas de alarma de relé y salidas serie opcionales. El modelo MPCIB396 P6 puede utilizarse para contar, posicionar o medir mediante un encoder bidireccional incremental. El instrumento ofrece las siguientes funciones: recuento memorizado tras apagado contadores de 6 dígitos salidas serie bidireccionales con aislamiento óptico (RS485 semidúplex) entrada de codificadores - sensores NPN o PNP 3 salidas de alarma (relé 5A) función de preajuste divisor programable de 1 a 65535 multiplicador programable de 1 a 65535 1, 2 ó 4 entradas contador de bordes 1 entrada de recuento y 1 entrada de control arriba/abajo 2 entradas de recuento A y B independientes con función A + B o A - B salida analógica (4÷20mA o 0÷20mA o 0÷10V) configuración de alarmas: ventanas, umbral, umbral con parada de conteo, ciclo automático para conteo ascendente, ciclo automático para conteo descendente, offset respecto setpoint 1 Alimentación del transductor: 16Vdc / 100 mA no regulada bajo demanda 5Vdc 50 mA Frecuencia máxima de entrada del contador: 40KHz Salida relé de intercambio: 5A / 250Vac Características de las salidas analógicas: Salidas: 4÷20mA - 0÷20mA - 0÷10V Carga máxima para la salida de corriente: 400Ω Carga mínima para salida de tensión: 1KΩ Resolución: 12 bits Alimentación: 90÷260 Vca/Vcc, 20÷30 Vca/Vcc Potencia absorbida 5 W Temperatura máxima de trabajo 50 °C Altura dígitos : 13 mm Dimensiones: 48x96 (75 mm. Profundidad) Placa de montaje 44,5 mm (h) x 92,5 mm (l) Peso: 250 gr. OPCIONES Y SALIDAS SERIE SR1÷3: 1÷3 alarmas de relé V5: Alimentación transductor 5Vdc / 50m OAP: Salidas analógicas (0÷20mA, 4÷20mA, 0÷10V) Cod. 12: RS 422 optoaislado bidireccional Cod. 13: RS 485 optoaislado bidireccional Cod. 14: RS 232 optoaislado bidireccional
