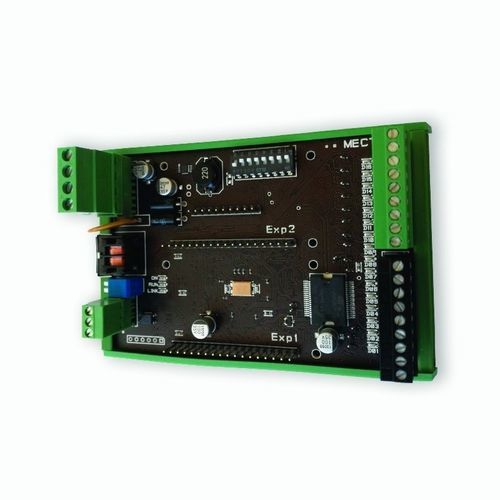

Módulo de interfaz bus MPNE1001

Modbusanalógico

El MPNE es un sistema modular con entradas/salidas digitales y analógicas y una interfaz Modbus RTU. El módulo MPNE1001 dispone de una interfaz Modbus RTU. El MPNE1001 gestiona los datos de los módulos y los conecta en un bus Modbus RTU. El MPNE1001 forma parte de un sistema modular compuesto por una placa base y un máximo de dos módulos de expansión, para obtener diferentes configuraciones de entradas y salidas (digitales y analógicas). La placa base dispone de 16 líneas digitales y, en caso necesario, es posible añadir dos módulos de expansión más. Todos los módulos pueden engancharse a un carril DIN EN 50022 (din35 - 4 módulos DIN). La interfaz del módulo Modbus RTU MPNE1001 consta de: Interfaz de bus Modbus RTU; 3 LED de estado; 16 LEDs para las líneas digitales. SOFTWARE Protocolo: Modbus RTU Velocidad de transmisión: 9600, 19200, 38400, 57600 Dirección del módulo: de 1 a 63 HARDWARE PUERTO DE COMUNICACIÓN: 1 RS485 semidúplex ENTRADAS / SALIDAS: 8 entradas digitales (PNP 0-24Vdc). Dos de ellas pueden utilizarse para conectar un codificador mono/bi-direccional. 8 entradas/salidas digitales (PNP 0-24Vcc). Para la salida de relé se necesita el producto ACIN01. Existen algunas E/S en el dispositivo que pueden ser gestionadas con una lógica más avanzada que el simple uso como entradas y salidas. En particular, están presentes Salidas PTO Entradas de codificador Entradas rápidas Salidas rápidas
