display de 4 dígitos en caja de 48x96 para entradas 4÷20mA, 0÷20mA, 0÷10V y termopares J, K, S y Pt100. 3 salidas de alarma de relé opcionales, salida analógica y salidas serie.

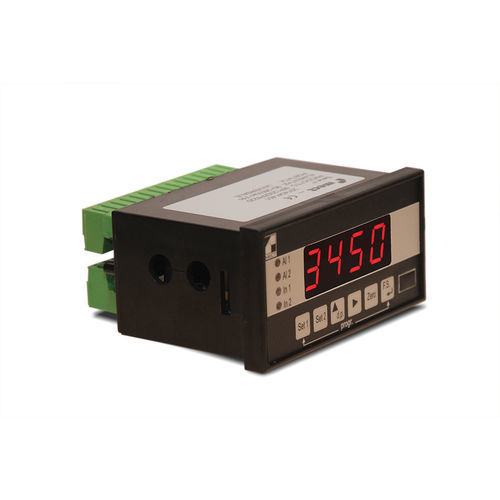

El modelo MP1200 P6 es un instrumento con convertidor de doble pendiente para interconectar transductores (2 ó 3 hilos), termopares y termorresistencias o amplificadores voltímetro/amperímetro.
Las escalas disponibles figuran en la sección "Características".
El instrumento dispone de las siguientes funciones:
indicador de 4 dígitos (-1999÷9999)
lectura de cualquier valor de entrada dentro del rango solicitado
puesta a cero de la función de lectura automática
lectura a 4 conv/seg (sin filtro programado)
cero fijo (visualización de -1990 a 9990)
posibilidad de lectura con linealización de 20 pasos
Los instrumentos MP1200 P6 pueden pedirse con las siguientes opciones:
2 salidas de alarma a relé (tres si alimentación a 220V) programables para valor, histéresis y retardo
salidas analógicas (4÷20mA o 0÷20mA o 0÷10V)
Características
Lecturas: 4 dígitos
Precisión mejor que: 0,5%
Estabilidad térmica: 50 ppm/°C
Alimentación del transductor* : 16V/20mA (no regulada)
Entradas: TC: J, K, S; RTD PT100; 0÷20mA; 4÷20mA; 0÷10V
Características de las salidas analógicas:
Salidas: 4÷20mA - 0÷20mA - 0÷10V
Carga máxima para salida de corriente: 400Ω
Carga mínima para salida de tensión: 1KΩ
Resolución: 12 bits
Salida de relé de intercambio: 5A / 250Vac
Alimentación: 90÷260 Vca/Vcc, 25Vca, Vcc o Vpt (12[divid]30Vcc)
Absorción de potencia 1,5 W
Temperatura máxima de trabajo 50 °C
Altura de los dígitos: 13mm
Dimensiones: 48x96 (75 mm. profundidad)
Placa de montaje: 44.5mm (h) x 92,5 mm (l)
Peso: 250 gr.
Montaje: mediante tornillos
---
