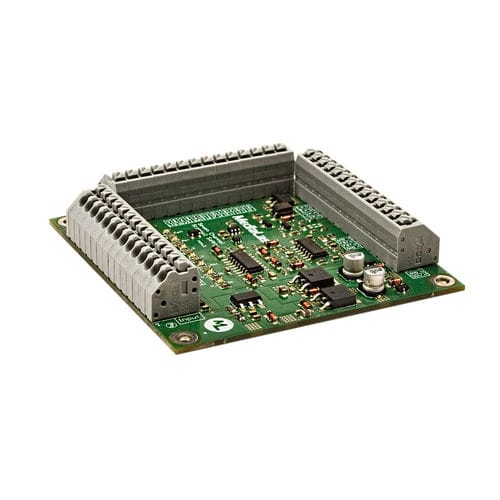

Controlador para láser SafeGuard Pro

Tarjeta de seguridad "SafeGuard Pro" según 60825-1 El SafeGuard Pro también está presente en caso de que se produzca un fallo de las unidades galvo XY para restablecer la seguridad del láser lo antes posible. La tarjeta puede integrarse en prácticamente cualquier sistema galvo para el que se disponga de señales de retroalimentación Dado que un sistema de desviación puede emitir un rayo láser estacionario en caso de fallo, todos los láseres deben ser desconectados automáticamente o suprimidos, con el fin de evitar el aumento de la clase láser del equipo láser. Para ello, es necesario captar y leer las señales de retroalimentación que suelen poner a disposición los controladores de galvo. Si se detectan ejes galvo estacionarios, se desconectan todas las líneas de modulación dentro de un periodo de espera de aproximadamente 20 ms, y las emisiones láser se ponen así a cero. Si no hay líneas de modulación disponibles en los láseres, entonces se puede establecer un interruptor de haz mecánico a través de una salida de obturación, que bloquea el haz láser. De este modo, se cumple la norma EN 60825-1 en ambos casos Las salidas de modulación están activadas. Esto significa que si se produce un fallo en la alimentación, los láseres se desconectan automáticamente Para el mantenimiento, se dispone de una entrada "Override", que suspende la función de seguridad. Además, hay una entrada de "Enclavamiento" en la regleta de bornes, que puede utilizarse para el control remoto, para, por ejemplo, integrar un interruptor de parada de emergencia. Si la entrada permanece abierta, la salida del láser se desconecta. Si la entrada está puenteada, entonces las señales de modulación son aprobadas.
