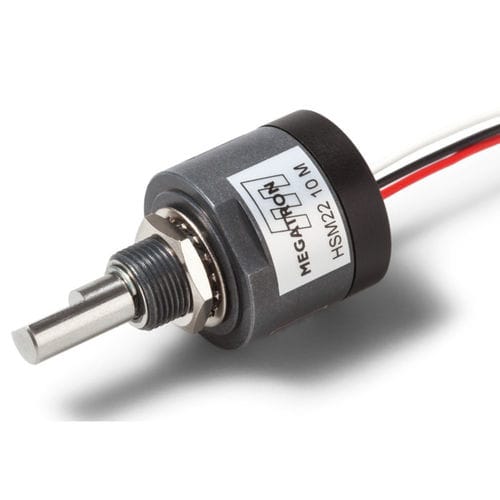

Encoder rotativo multivuelta HSM22M

absolutode efecto hall12 bits

Gracias a la función True-Power-On, los cambios de ángulo se registran incluso durante una interrupción de la tensión de alimentación y el ángulo se reproduce exactamente como señal analógica en cuanto se restablece la tensión de alimentación. La tecnología del sensor sin contacto funciona sobre la base de una moderna evaluación del campo magnético basada en el gradiente en un diseño de circuito asistido por procesador. Esto hace que el codificador multivuelta sea en gran medida inmune a los campos magnéticos externos o a los cambios de temperatura ambiente. En combinación con la mecánica de precisión, el codificador muestra su fuerza adicional en comparación con los métodos magnetorresistivos. Estos últimos pueden tener puntos débiles en la adquisición de valores de medición sin tensión. Otra característica especial del sensor multivuelta son las mesetas de señal al principio y al final del rango, que evitan los cambios bruscos de señal. El rango de giro efectivo del codificador es de 3600°, de fábrica. Bajo demanda, el HSM22M puede adaptarse de forma óptima a la aplicación mediante un ángulo de giro eléctricamente efectivo programable en fábrica de 360° ≤ α ≤ 3600°. El codificador está disponible para tensiones de funcionamiento de 5 V/DC, 12 V/DC y 24 V/DC, así como con salida de tensión y corriente. La electrónica redundante contiene un procesador con dos núcleos de procesamiento separados, que se alimenta a través de dos tensiones de alimentación independientes y salidas de señal separadas galvánicamente (=6 conductores). Bajo demanda, la electrónica redundante también puede pedirse con una alimentación y una tierra comunes (=4 conexiones eléctricas).
