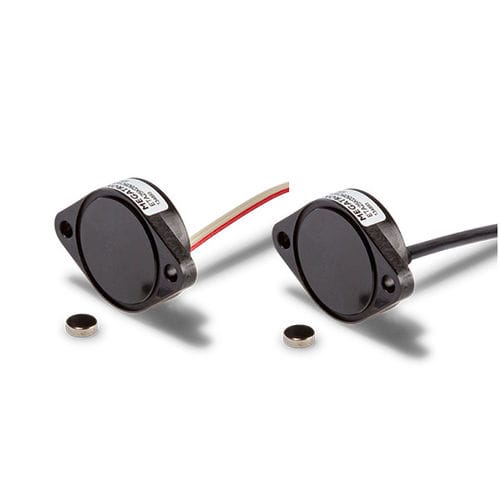

Encoder rotativo incremental ET series

absolutode efecto hall12 bits

Los encoders en kit ETx25K utilizan el eje de la aplicación para una medición angular fiable: como versión monovuelta (360°) con salida analógica, PWM, incremental, SPI o como versión multivuelta (hasta 72.000°) con salida analógica. Los codificadores ETx25K forman parte de la familia ETx25. Estos encoders tienen en común la medición de ángulos sin contacto, la alta fiabilidad, la larga vida útil y la linealidad independiente de hasta ±0,3% en las versiones monovuelta y ±0,05% @3600° en las versiones multivuelta. Este último puede ser programado por el cliente in situ. La compacta carcasa con brida ETx25K (Ø25 mm con sólo 8 mm de profundidad de carcasa) con protección IP67 se monta en la aplicación con dos tornillos M3 (no incluidos). El imán (suministrado) se coloca en la aplicación opuesta a la parte delantera de la carcasa de la ETx25K. No hay ninguna conexión mecánica entre el imán y la carcasa del codificador, por lo que éste puede colocarse desvinculado de las vibraciones y de la temperatura. En la cara de la caja del ETx25K hay una ranura circular para una junta tórica opcional. Se utiliza para proteger contra la entrada de líquidos y polvo en la unidad del cliente. Para ello, la junta tórica (incluida en la opción D) se introduce entre la placa de montaje y el codificador. Las opciones de conexión eléctrica, como el cable redondo o plano, completan el perfil de posibilidades. Los siguientes aparatos electrónicos están disponibles: Encoder absoluto monovuelta ETA25K (versión redundante ETA25KX): Suministra una señal analógica absoluta con una resolución de 12 bits.
