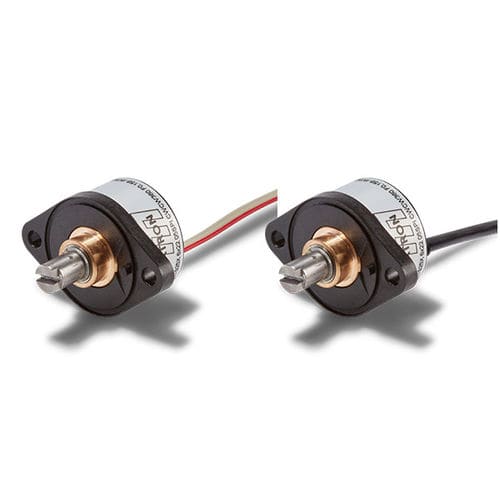

Encoder rotativo incremental ETx25Fabsolutode efecto hall12 bits
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental, absoluto
- Tecnología
- de efecto hall
- Resolución de los codificadores absolutos
- 12 bits, 14 bits
- Construcción
- con eje macizo, monovuelta, multivuelta, con brida, cerrado
- Señal de salida
- analógico, digital, con salidas de tensión, de vías de conmutación, con salida DC, 4-20 mA, SSI, en serie
- Tensión de alimentación
- 24 Vcc, 15 V CC, 12 Vcc, 5 V CC
- Material
- de acero inoxidable, de plástico
- Nivel de protección
- de resistencia a los impactos, estanco al polvo, IP40, IP55, con protección contra cortocircuitos
- Aplicaciones
- para la industria, para motor, para OEM, para ascensores, de exterior, para la robótica
- Otras características
- compacto, programable, para retroalimentación de motor, modular, redundante, con aislamiento galvánico, circuito integrado
- Tamaño de la brida
25 mm
(1 in)- Diámetro de la carcasa
25 mm
(0,98 in)Máx.: 37 mm
(1,46 in)Mín.: 25 mm
(0,98 in)- Diámetro del eje
6 mm
(0,24 in)Máx.: 6 mm
(0,24 in)Mín.: 4 mm
(0,16 in)- Largo
14,5 mm
(0,571 in)- Velocidad de rotación
Máx.: 800 rpm
(5.027 rad.min-1)Mín.: 100 rpm
(628 rad.min-1)- Frecuencia de salida
Máx.: 100 kHz
Mín.: 10 kHz
- Temperatura de proceso
Máx.: 85 °C
(185 °F)Mín.: -40 °C
(-40 °F)
Descripción
Como codificador de una o varias vueltas programable
µProcesador 3D Hall con procesamiento digital de señales
Interfaces analógicas, incrementales o SER, SPI
Baja profundidad de la carcasa (14,8 mm)
Montaje con brida
Gran variedad de opciones y variantes
Desarrollado y fabricado en Alemania
Catálogos
ETx25F
29 Páginas
Data sheet ETx25F
29 Páginas
