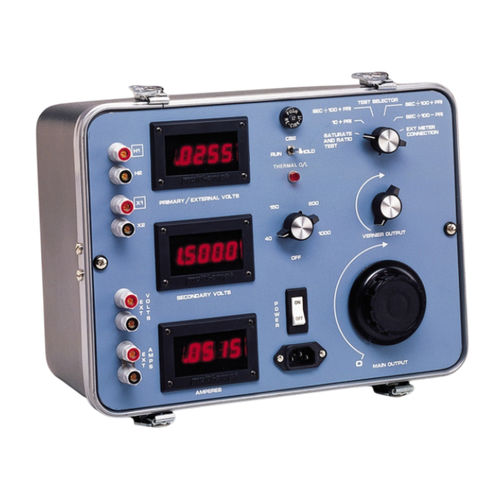

Aparato de pruebas de corriente CTER-91

de tensiónmanualde transformadores

- Pruebas de transformadores de corriente montados en transformadores o conmutadores - Pruebas de saturación, relación y polaridad realizadas sin cambiar las conexiones de los cables de prueba - Protección contra sobrecargas y cortocircuitos - Proporciona un rango bajo de 40 voltios y un rango alto de 1000 voltios El equipo de pruebas de excitación, relación y polaridad de transformadores de corriente CTER-91 es una unidad ligera y portátil para realizar pruebas de excitación, relación y polaridad en transformadores de corriente (TC) utilizando el método de comparación de tensiones. Utilizando la última tecnología, el CTER-91 proporciona una salida de tensión variable e instrumentación de precisión para probar TC de relación simple y múltiple. Las tres pruebas (excitación, relación y polaridad) pueden realizarse sin cambiar ningún cable. Los TC pueden probarse en su configuración de equipo, como montados en transformadores, disyuntores de aceite o conmutadores. Sin embargo, es necesario que el equipo esté totalmente aislado del sistema eléctrico antes de la prueba. El CTER-91 tiene un voltímetro para medir tensiones externas de hasta 600 voltios CA y un interruptor RUN/HOLD que congela las lecturas de los instrumentos cuando se cambia a la posición HOLD. Proporciona un rango bajo de 40 voltios para TC que saturan a tensiones bajas y proporciona un rango alto de 1000 voltios. Incorpora un enclavamiento de arranque por cero para minimizar la posibilidad de activar el TC sometido a prueba con una tensión alta repentina.
