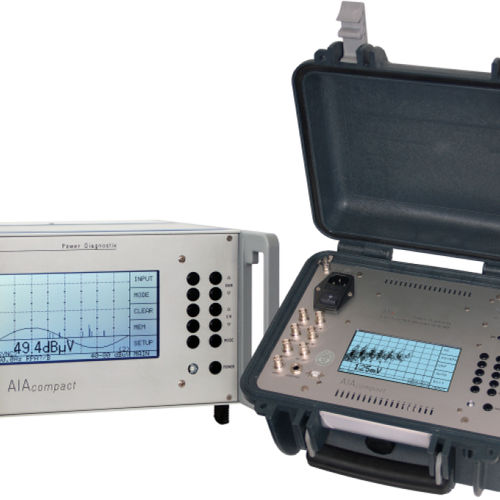

Aparato de pruebas de aislamiento AIAcompact

eléctricode descarga parcialautomático

El AIAcompact de Power Diagnostix permite realizar mediciones de descargas parciales acústicas y UHF para evaluar el aislamiento El AIAcompact es un instrumento portátil para mediciones de descargas parciales (DP) acústicas y eléctricas de ultra alta frecuencia (UHF) en activos de alta tensión El analizador acústico de aislamiento portátil AIAcompact de Power Diagnostix ha sido diseñado para el análisis acústico y eléctrico del estado del aislamiento de activos de alta tensión, como: - Aparamenta aislada en gas (GIS) - Líneas aisladas en gas (GIL) - Transformadores de potencia - Transformadores de distribución - Accesorios para cables Para adaptarse a todas estas aplicaciones, el instrumento se adapta a una gran variedad de sensores acústicos piezoeléctricos y unidades de preprocesamiento. Se puede utilizar con sensores acústicos y sensores externos de ultra alta frecuencia, así como con sensores UHF integrados del activo sometido a prueba. El AIAcompact lleva incorporada una pantalla de cristal líquido (LCD) y se controla mediante dos columnas de botones. La función de la columna izquierda se indica con la pantalla LCD (teclas programables), mientras que la columna derecha tiene asignadas funciones fijas. El instrumento está diseñado como detector autónomo portátil; no obstante, está equipado con una interfaz USB para que pueda conectarse a un ordenador y controlarse a distancia mediante el software opcional AIAcompact. Este software también permite adquirir patrones de descarga parcial coloreados, así como realizar informes y guardar capturas de pantalla, Todos los AIAcompact incorporan un multiplexor de cuatro canales que permite alternar entre cuatro canales de entrada. Además, los botones del panel del instrumento permiten seleccionar directamente una de las cuatro fuentes de señal.
