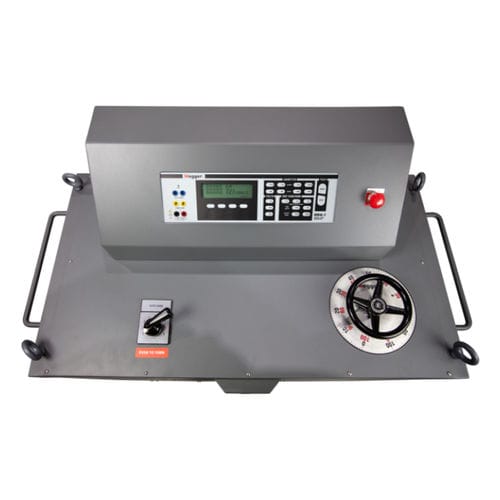

Aparato de pruebas de disyuntores DDA series

de corrientede tensiónautomático

- Sistema digital de instrumentación y control para la adquisición de datos modelo DDA-1 - Alta salida de corriente: 60 000 A para el modelo DDA-6000; 35 000 A para el modelo DDA-3000 - Tecnología de procesamiento digital de señales (DSP) - Tiempo de impulso variable y control de la corriente de salida del ángulo de disparo - Cumple las directrices de ensayo NEMA AB-4 Los equipos de prueba de disyuntores universales DDA-3000 y DDA-6000 están diseñados específicamente para probar disyuntores de potencia de baja tensión y de caja moldeada equipados con dispositivos de disparo térmicos, magnéticos o de estado sólido. De aplicación universal, los equipos de prueba comprueban prácticamente todos los disyuntores de CA de baja tensión, de caja moldeada y con revestimiento metálico de acción directa, y cumplen totalmente las directrices de prueba NEMA AB-4. El exclusivo diseño del transformador y del circuito da como resultado una unidad de prueba de gran capacidad en un tamaño muy compacto. El control digital avanzado y la instrumentación le proporcionan la capacidad de prueba exacta. Las unidades de prueba también pueden utilizarse para otras aplicaciones de alta corriente, como la verificación de la relación de transformación de los transformadores de corriente y la realización de pasadas térmicas o pruebas de inyección primaria de interruptores de alta tensión y sus relés de protección asociados. Las DDA-3000 y DDA-6000 realizan sus pruebas simulando una condición de sobrecarga o fallo. Cada equipo de prueba es un sistema de prueba integrado que proporciona una salida de alta corriente variable, incorporando todos los circuitos de control e instrumentación necesarios para probar interruptores de acción directa de forma precisa, eficiente y segura. Todos los equipos de prueba DDA-3000 y DDA-6000 tienen idénticas prestaciones, instrumentación y características operativas. Los únicos cambios en las especificaciones entre las unidades son su tamaño, peso y capacidad máxima de corriente de salida:
