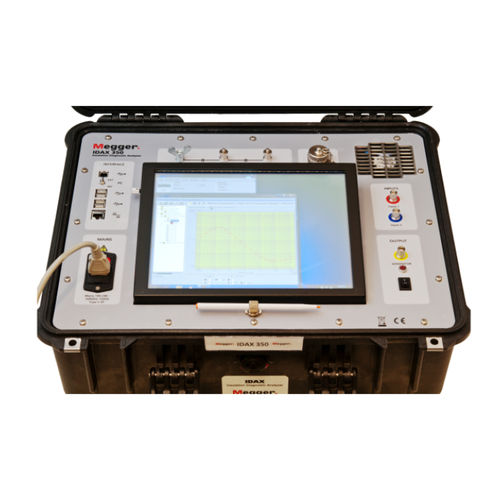

Aparato de control de aislamiento para red AC IDAX series

de tensión media

Mediciones de DFR (respuesta de frecuencia del dieléctrico) para el diagnóstico del aislamiento Mida el contenido de humedad, el factor de potencia/tangente delta y la conductividad del aceite utilizando DFR en el campo El IDAX es un analizador de diagnóstico de aislamiento basado en DFR (respuesta de frecuencia del dieléctrica), también conocido como FDS (espectroscopia de dominio de frecuencia). La tecnología DFR es un procedimiento de medida establecido en laboratorios que, en un esfuerzo innovador de Megger, se ha adaptado para su uso en campo en la gama de equipos IDAX. DFR es la medición de capacitancia y pérdidas (tangente delta o factor de potencia) en varias frecuencias. La curva DFR medida depende de la geometría del aislamiento, la humedad, la conductividad del aceite y la temperatura. Mediante el ajuste avanzado de la curva al modelo del material de referencia, el IDAX calcula el contenido de humedad en el aislamiento sólido, la conductividad del aceite a una temperatura de referencia de 25 °C y el factor de potencia/tangente delta a una temperatura de referencia de 20 °C. En estos cálculos, la ITC (corrección individual de temperatura), otra innovación importante de Megger, se utiliza para convertir los datos de medida de la temperatura del objeto de medida a las temperaturas de referencia. El software IDAX incorpora un barrido de frecuencia corregido por ITC diseñado explícitamente para evaluar transformadores y bornas de equipos. Gracias a un novedoso enfoque de la combinación de datos de dominio de tiempo y frecuencia, el IDAX proporciona el tiempo de medición más corto del mercado para una medición de DFR completa de 1 kHz a 10 μHz.
