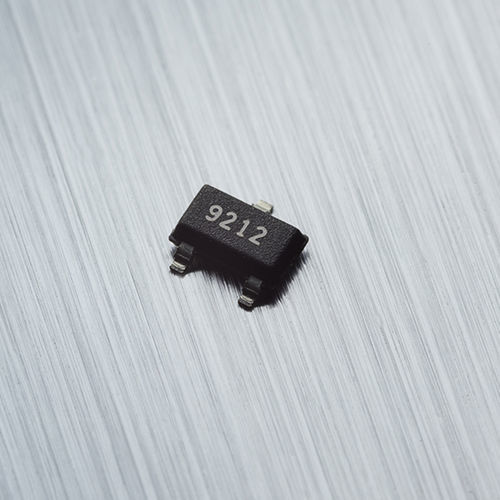

Circuito integrado sensor de medida de corriente de efecto hall MLX91211

PCBDCAC

El MLX91211 es un sensor de corriente de velocidad media de segunda generación que detecta sin contacto el campo magnético generado por la corriente que circula por un conductor, ya sea un cable, una barra colectora o una traza de PCB. El MLX91211 es un sensor de corriente de velocidad media de segunda generación que detecta el campo magnético generado por la corriente que fluye a través de un conductor, ya sea un cable, una barra colectora o una traza de PCB. Para minimizar la susceptibilidad a los campos magnéticos externos y maximizar la concentración del campo magnético generado por el flujo de corriente, el sensor se suele colocar dentro de un núcleo ferromagnético. MLX91211 - Sensor de corriente Hall convencional IC de 40 kHz El sensor tiene una salida analógica ratiométrica a su tensión de alimentación (que puede estar en el rango de 3,135 V a 5,5 V). El MLX91211 contiene un regulador de tensión para una alimentación interna estable y unas prestaciones óptimas. La salida es proporcional al campo magnético detectado perpendicular a la superficie del paquete. El dispositivo está preprogramado con diferentes ajustes de sensibilidad en función de los distintos rangos de detección de corriente y presenta una tensión de salida de reposo calibrada en fábrica al 50% de la tensión de alimentación. El sensor está optimizado para aplicaciones sensibles a los costes y se presenta en 2 variantes: - la versión ABT con ajuste multitemperatura de la sensibilidad y alta precisión - la versión ABA con ajuste por defecto y precisión estándar Características y ventajas Sensor Hall lineal optimizado para aplicaciones de detección de corriente alterna y continua Tensión de alimentación en el rango de 3,135 V a 5,5 V Tensión de salida ratiométrica analógica Sensibilidad magnética y offset ajustados en fábrica Detección de velocidad media Ancho de banda de CC a 40 kHz
