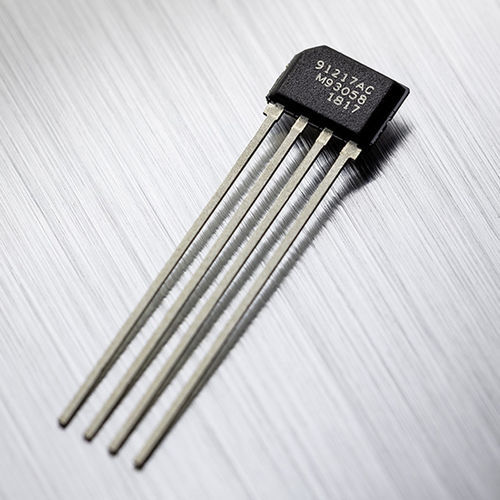

El MLX91217 forma parte de la cartera de circuitos integrados sensores de corriente de alta velocidad Gen 2.5, destinados principalmente a aplicaciones de inversores/convertidores. Con la tecnología Hall convencional -que utiliza un núcleo ferromagnético externo para la concentración de la señal- Descripción del producto El MLX91217 forma parte de la cartera de circuitos integrados de sensores de corriente de alta velocidad Gen 2.5, destinados principalmente a aplicaciones de inversores/convertidores. Con la tecnología Hall convencional, que utiliza un núcleo ferromagnético externo para la concentración de la señal, se pueden medir corrientes en el rango de ±50 A a ±5000 A. La densidad de flujo magnético dentro del entrehierro del núcleo se mide con tecnología de efecto Hall integrada y se amplifica a una salida ratiométrica y analógica rápida de 5 V a escala completa. El novedoso sensor CMOS de efecto Hall se ofrece con diferentes ajustes de fábrica de offset, sensibilidad y filtrado, pero son programables por el cliente utilizando el equipo de programación PTC-04 de Melexis. Los principales cambios respecto al MLX91209 Gen 2 son: Mayor precisión Desviación térmica de ±5 mV (mejora del 50%) Desviación de la sensibilidad térmica de ±1% (mejora del 33%) Diagnóstico mejorado Detección de cable roto Niveles de bloqueo de salida programables Filtrado en chip ampliado El encapsulado SIP4-VA permite insertar los elementos sensores en ranuras estrechas del núcleo, y varias opciones de Trim&Form de los cables sensores proporcionan a los diseñadores una mayor flexibilidad para la integración mecánica y el montaje. Están disponibles las siguientes variantes de recorte de fábrica: MLX91217LVA-ACA-000 con sensibilidad de 10 mV/mT y salida bipolar en torno a 2,5 V MLX91217LVA-ACA-003 con sensibilidad de 9 mV/mT y salida bipolar en torno a 2,5 V MLX91217LVA-ACA-005 con sensibilidad de 13 mV/mT y salida bipolar de unos 2,5 V
