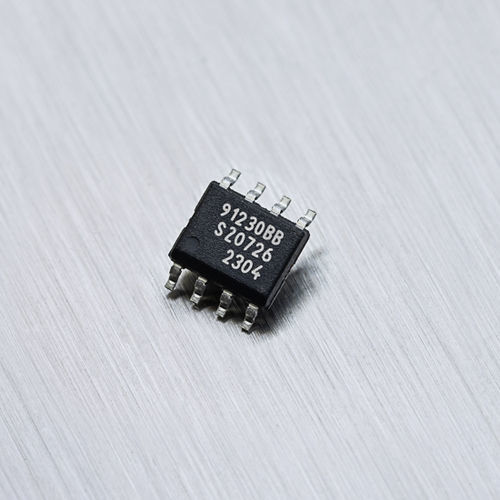

Circuito integrado sensor de medida de corriente de efecto hall MLX91230

PCBDCde tensión

El MLX91230 detecta la corriente continua. Integra capacidad de medición IVT, incorpora un microcontrolador y admite aplicaciones de seguridad. Es ideal para la gestión de baterías de vehículos eléctricos y sistemas de distribución de energía. Descripción del producto El MLX91230 es el primer sensor de corriente inteligente basado en Hall y forma parte de la cartera Gen 3 de Melexis. Con una medición de tres magnitudes físicas (corriente, tensión y temperatura) y una memoria Flash de 32 KB dedicada en un único CI, este producto conforme con ASIL es ideal para aplicaciones de seguridad. Con sus diagnósticos, el MLX91230 elimina una parte importante de la carga que supone para el integrador el desarrollo de todos los mecanismos de seguridad. Esto incluye una detección de sobrecorriente en el chip. Dado que las métricas de la batería, como el estado de carga (SoC), el estado de salud (SoH) y el estado de funcionamiento (SoF), están directamente relacionadas con la autonomía de los vehículos eléctricos, la alta precisión de la detección de corriente es un factor clave en estos cálculos. El MLX91230 viene con +/-0,5% de precisión sobre la temperatura (-40℃ a 125℃) para un +/-1% de deriva de toda la vida. La MCU permite el control automático de la ganancia para cubrir rangos dinámicos más altos, y la memoria flash integrada admite la implementación de software personalizado y una amplia compensación de las imperfecciones del sistema. Alimentado con 5 V regulados o conectado directamente a la batería de 12 V, el MLX91230 en SOCI8 proporciona mediciones y diagnósticos en un bus LIN o a través de UART. Para el desarrollo de ingeniería se dispone de las siguientes herramientas: DVK91230: kit de desarrollo para empezar Melexis Universal Master (MUM): para programar e interconectar el CI. Póngase en contacto con su representante local para obtener más información.
