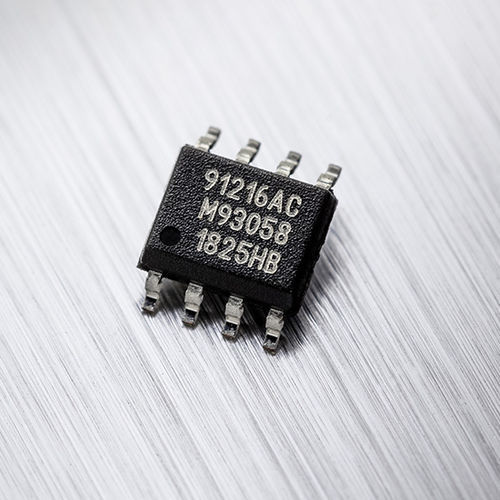

Circuito integrado sensor de medida de corriente de efecto hall MLX91216

PCBDCAC

El MLX91216 es un sensor de corriente IMC-Hall® de alta velocidad y alta precisión, destinado principalmente a aplicaciones de inversor/convertidor, así como a la supervisión redundante del sistema de gestión de baterías (BMS). Características principales Alta precisión Filtrado en chip ampliado Diagnóstico mejorado Descripción del producto El MLX91216 forma parte de la gama de sensores de corriente de alta velocidad Gen2.5, destinados principalmente a aplicaciones de inversor/convertidor, así como a la supervisión redundante de sistemas de gestión de baterías (BMS). Con la tecnología IMC-Hall® -que utiliza un blindaje flexible en U para la inmunidad a la diafonía- se pueden medir corrientes en rangos de 200 A a 2000 A. El concentrador magnético integrado (IMC) en el chip amplifica la densidad de flujo magnético en el interior del blindaje, la mide con la tecnología de efecto Hall integrada y la amplifica a una salida ratiométrica y analógica rápida de 5 V a escala completa. El novedoso sensor CMOS de efecto Hall se ofrece con diferentes ajustes de fábrica de offset, sensibilidad y filtrado, pero es programable por el cliente utilizando el equipo de programación PTC-04 de Melexis. El encapsulado SOIC8 y el blindaje en U permiten el apilamiento vertical y un montaje mecánico sencillo, menor peso y verdaderos procesos de fabricación de montaje en superficie. La tecnología IMC-Hall® se presta muy bien a entornos ricos en vibraciones como los que se observan cuando la electrificación se acerca, por ejemplo, a entornos de transmisión vibrante. Características y ventajas Gran precisión Desviación térmica <5mV Deriva de sensibilidad térmica <1 Filtrado en chip ampliado
