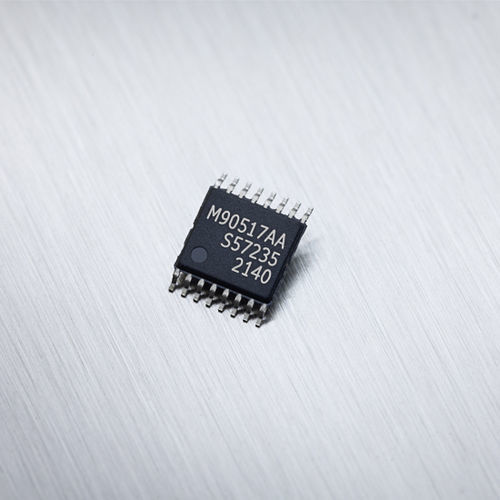

Sensor de posición rotativo MLX90517

sin contactomagnéticoinductivo

El MLX90517 es un CI de resolución inductiva de alta velocidad utilizado para la detección de movimiento/posición rotativa absoluta en aplicaciones de automoción críticas para la seguridad. Proporciona salidas analógicas (sen/cos) y requiere cálculo fuera del chip. Características principales Alta precisión: Máximo ±0,36o Inmune a campos magnéticos parásitos (ISO 11452-8) ISO 26262 ASIL C SEooC (Elemento de seguridad fuera de contexto) Descripción del producto El MLX90517 es un CI de resolución inductiva de alta velocidad utilizado para la detección de movimiento/posición rotativa absoluta en aplicaciones de automoción críticas para la seguridad. Sus principales especificaciones benefician directamente a las aplicaciones de tipo e-machine. Esta variante proporciona señales sin procesar de seno y coseno que deben ser compensadas por la ECU antes del cálculo del ángulo. El MLX90517 está diseñado para controlar un transductor inductivo, procesar la señal analógica capturada del sensor y proporcionar salidas diferenciales de Seno y Coseno. El funcionamiento del sensor inductivo se basa en el acoplamiento inductivo entre una bobina transmisora, el objetivo y tres bobinas receptoras. Resolver inductivo de alta velocidad con salida analógica Con su innovadora arquitectura, el MLX90517 aporta varias ventajas: Posibilidad de realizar una precompensación de offset en chip El diseño de la bobina basado en 3 fases simplifica la optimización de la linealidad El MLX90517 se ha desarrollado como un ASIL C SEooC (Elemento de seguridad fuera de contexto) según la norma ISO 26262 y admite implementaciones de sistemas relacionados con la seguridad hasta ASIL D. Para la programación de producción en serie, el MLX90517 es compatible con el PTC-04 (DB-HALL06, v3 o superior) Aplicaciones: Sensor de posición rotativo absoluto de alta velocidad Detección de posición de motores (BLDC, PMSM, PMSR) Motor de tracción Refuerzo de freno de emergencia Dirección asistida eléctrica (EPS)
