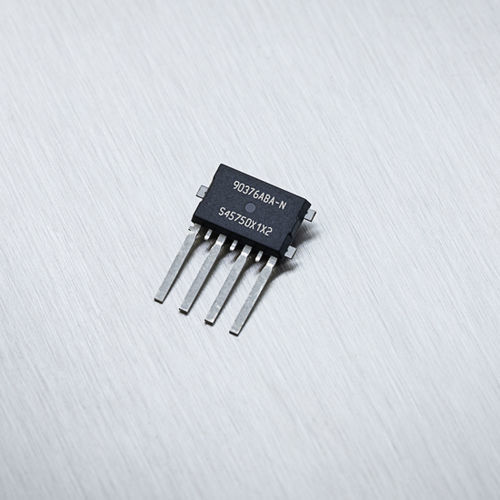

Sensor de posición rotativo MLX90376

linealsin contactomagnético

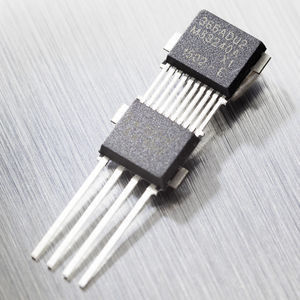

El MLX90376 es un CI de sensor magnético de posición absoluta para aplicaciones giratorias de 360° en automoción con inmunidad a campos parásitos. Ofrece una versión sin PCB de doble matriz apilada y admite la integración de sistemas hasta ASIL D. Características principales 4 modos de salida compatibles (según versión) Característica de transferencia lineal programable Robustez frente a campos magnéticos parásitos de hasta 5 mT (4 kA/m) según ISO 11452-8. Detección de ángulo inmune a campos parásitos de hasta 360° Descripción del producto El MLX90376 es un CI de sensor de posición magnético monolítico. Consta de un extremo frontal magnético Triaxis® Hall, un acondicionador de señal analógica a digital, un DSP para el procesamiento avanzado de señales y un controlador de etapa de salida. SMP-4 (VD), doble stacked-die en solución sin PCB de molde único El MLX90376 es sensible a los tres componentes de la densidad de flujo magnético aplicada al CI (es decir, Bx, By y Bz). Esto permite al MLX90376, con el circuito magnético correcto, decodificar la posición absoluta de cualquier imán en movimiento (por ejemplo, posición giratoria de 0 a 360 grados o desplazamiento lineal). Permite el diseño de sensores de posición sin contacto que se requieren con frecuencia para aplicaciones industriales y de automoción. El MLX90376 ofrece 4 modos de salida. En primer lugar, el CI admite tramas SENT y SPC (rápidas) codificadas según un formato de sensor seguro. La salida proporciona mensajes serie mejorados con códigos de error y valores definidos por el usuario. Mediante programación, el MLX90376 también puede configurarse para emitir una salida PWM (modulación por ancho de pulsos) o una salida ratiométrica analógica. El MLX90376 presenta una versión de doble matriz apilada en un Single-Mold-Package (SMP), una solución sin PCB.
