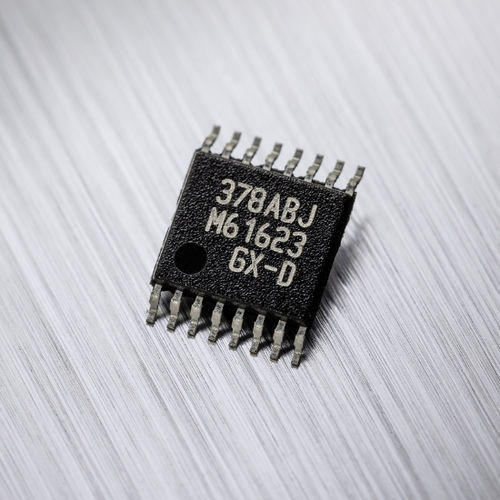

Sensor de posición lineal MLX90378

sin conexión mecánicamagnéticoPWM

El MLX90378 es un CI monolítico de procesador magnético de posición diseñado para aplicaciones de movimiento 3D (por ejemplo, joysticks). Características principales ISO26262 ASIL-C Elemento de seguridad fuera de contexto (SEooC) Pin de entrada/pasarela para medición externa medición con joystick de 2 ejes Descripción del producto El MLX90378 es un CI de sensor de posición Triaxis® de tercera generación. Gracias a un concentrador magnético integrado (IMC) en su superficie, el dispositivo monolítico detecta, sin contacto, los tres componentes espaciales (es decir, Bx, By y Bz) del campo magnético aplicado, lo que permite determinar el movimiento 3D o del joystick. El MLX90378 admite tanto configuraciones de rótula como de cardán. La configuración de rótula se distingue por el hecho de que el punto de rotación del imán está por encima del plano del sensor, mientras que la configuración cardán tiene ambos ejes en el mismo plano que el sensor. Gracias a la calibración multipunto dentro del sensor, ambas configuraciones pueden medirse con precisión. El MLX90378 se ofrece como componente ASIL-C SEooC (Elemento de seguridad fuera de contexto - ISO 26262). Póngase en contacto con Melexis para obtener una copia del manual de seguridad del MLX90378, en el que se detallan los requisitos pertinentes para la integración del sistema. Para aplicaciones que requieren detección redundante, el MLX90378 también está disponible en un encapsulado TSSOP-16 de doble matriz (totalmente redundante). La característica de transferencia de salida es totalmente programable y ofrece salidas SENT o PWM duales. La salida SENT admite dos ángulos (adelante/atrás e izquierda/derecha) en una sola trama SENT o puede configurarse para dar las señales magnéticas X, Y y Z mediante multiplexación rápida de canales.
