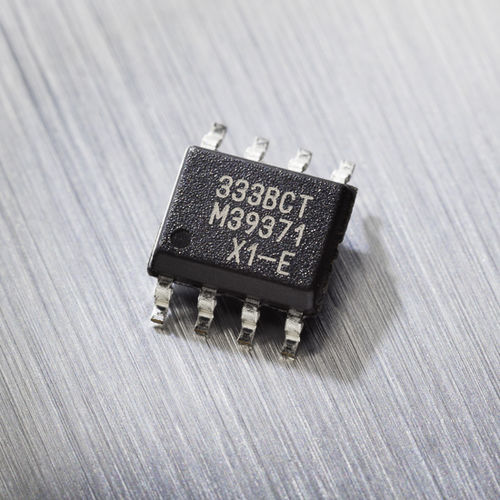

Sensor de posición lineal MLX90333

rotativosin conexión mecánicamagnético

El MLX90333 es un CI de sensor de posición Triaxis® capaz de detectar cualquier imán que se mueva en su entorno mediante la medición y el procesamiento de los tres componentes espaciales del vector de densidad de flujo magnético. Características principales IC sensor de posición 3D absoluto Diseño magnético sencillo y robusto Tecnología Hall Triaxis Descripción del producto El MLX90333 es un CI de sensor de posición Triaxis® capaz de detectar cualquier imán que se mueva en su entorno mediante la medición y el procesamiento de los tres componentes espaciales del vector de densidad de flujo magnético (es decir, Bx, By y Bz). Las componentes horizontales (Bx y By) se detectan gracias a un IMC, mientras que la componente vertical (Bz) se detecta mediante una placa Hall convencional. El MLX90333 dispone de un modo de magnetómetro 3D para el que la información 3D de la densidad de flujo magnético se transmite a través de SPI. El MLX90333 dispone también de un modo de sensor de posición sin contacto adecuado para sensor de posición rotativo (imán a través del eje), sensor de posición de carrera lineal (desplazamiento del imán paralelo a la superficie del dispositivo) y para sensor de posición 3D/"Joystick". La información de posición procesada se transmite finalmente como salida analógica ratiométrica o como señal PWM. En el caso del modo 3D/"joystick", el dispositivo dispone de dos salidas independientes. También está disponible un modo SPI (interfaz serie) de 3 pines para transferir la información de posición a un controlador host. La característica de transferencia de salida es totalmente programable (por ejemplo, offset, ganancia, niveles de sujeción, linealidad, deriva térmica, filtrado, rango...) para adaptarse a cualquier requisito específico mediante calibración de final de línea.
